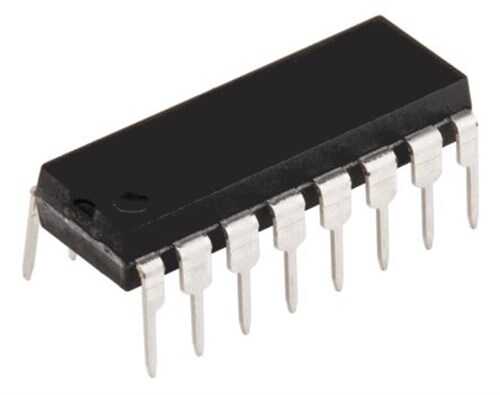

SN74HC47N - 74HC47 DIP-16

SN74HC47N, Ortak Anot (Common Anode) 7-segment LED ekranları sürmek için tasarlanmış, yüksek hızlı bir CMOS (HC) BCD'den 7-Segmente Kod Çözücü/Sürücü (Decoder/Driver) entegresidir. Bu entegre, 4-bitlik BCD (Binary-Coded Decimal) girişini alır ve ilgili rakamı 7-segment ekranda göstermek için gerekli çıkışları aktif hale getirir. Entegrenin açık-kollektör (open-collector) çıkışları, yüksek voltaj ve akım kapasitesi sunar.

SN74HC47N'nin Özellikleri ve Avantajları

• Ortak Anot Ekran Uyumlu: Çıkışları 'düşük' seviyeye çekerek segmentleri aktif hale getirir, bu da onu ortak anot konfigürasyonlu ekranlar için ideal kılar.
• Açık-Kollektör Çıkışlar: 15V'a kadar olan yüksek voltajlı ekranları sürebilme yeteneği sunar ve harici akım sınırlama dirençleri ile esnek akım kontrolü sağlar.
• Tam Kod Çözme: 0-9 arasındaki BCD kodlarını doğru rakamlara dönüştürür. 10-15 arasındaki geçersiz kodlar için ise özel karakterler gösterir.
• Ek Kontrol Pinleri: Lamba Testi (LT), Blanking Girişi/Ripple-Blanking Çıkışı (BI/RBO) ve Ripple-Blanking Girişi (RBI) pinleri, ekran parlaklık kontrolü, test ve çok haneli göstergelerde baştaki anlamsız sıfırları gizleme gibi gelişmiş özellikler sunar.
• Kullanıcı Dostu DIP-16 Kılıf: Prototipleme ve hobi devreleri için breadboard üzerinde kolay kullanım sağlar.

Başlıca Kullanım Alanları

• Dijital Saatler ve Sayıcılar
• Voltmetre, Ampermetre gibi Ölçüm Aletleri
• Endüstriyel Kontrol Panelleri ve Skorboardlar
• Frekansmetreler ve Dijital Termometreler
• Eğitim ve Hobi Elektroniği Projeleri

Sık Sorulan Sorular (SSS)

Soru: Ortak Anot (Common Anode) ekran ne demektir?
→ Cevap: Ortak Anot bir 7-segment ekranda, tüm LED segmentlerinin anot (+) uçları birbirine bağlıdır ve bu ortak uç VCC'ye (+ besleme) bağlanır. Bir segmenti yakmak için, ilgili katot (-) ucunun entegre tarafından toprağa (GND) çekilmesi gerekir. SN74HC47N tam olarak bu işlevi görür.

Soru: Bu entegreyi Ortak Katot (Common Cathode) ekran ile kullanabilir miyim?
→ Cevap: Hayır, doğrudan kullanamazsınız. Bu entegre, çıkışları 'düşük' yaparak çalıştığı için Ortak Anot ekranlara özeldir. Ortak Katot ekranlar için SN74HC48N gibi çıkışları 'yüksek' yapan bir sürücü entegresi kullanmanız gerekir.

Ortak anot 7-segment ekranlı projeleriniz için endüstri standardı ve güvenilir sürücü SN74HC47N'yi seçin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
