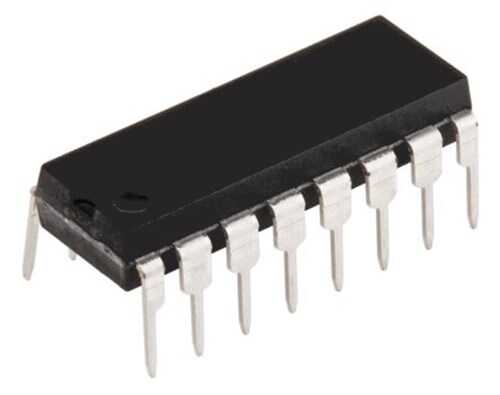

SN74HC48N - 74HC48 DIP-16

SN74HC48N, Ortak Katot (Common Cathode) 7-segment LED ekranları sürmek için özel olarak tasarlanmış, yüksek hızlı bir CMOS (HC) BCD'den 7-Segmente Kod Çözücü/Sürücü (Decoder/Driver) entegresidir. Bu bileşen, 4-bit BCD (Binary-Coded Decimal) verisini, ortak katot bir ekranda karşılık gelen rakamı aydınlatmak için gerekli olan 'yüksek' seviyeli çıkış sinyallerine dönüştürür. Dahili pull-up dirençlerine sahip aktif-yüksek çıkışları en belirgin özelliğidir.

SN74HC48N'nin Özellikleri ve Avantajları

• Ortak Katot Ekran Uyumlu: Çıkışları 'yüksek' (VCC) seviyesine çekerek segmentleri aktif hale getirir. Bu, ortak katot konfigürasyonlu ekranlar için gereklidir.
• Aktif-Yüksek Çıkışlar: Dahili pull-up dirençleri sayesinde çıkışlar 'yüksek' duruma sürülebilir, bu da harici bileşen ihtiyacını azaltır.
• Tam BCD Kod Çözme: 0'dan 9'a kadar olan BCD kodlarını standart rakamlara çevirir.
• Gelişmiş Kontrol Pinleri: Lamba Testi (LT) ve Blanking Girişi (BI) gibi pinler sayesinde tüm segmentleri test etme ve ekranı tamamen karartma gibi fonksiyonlar sunar.
• Prototip Dostu DIP-16 Kılıf: Breadboard'lar ve eğitim setleri için ideal olan, lehimlemesi kolay delik montaj kılıf yapısına sahiptir.

Başlıca Kullanım Alanları

• Dijital Sayaç ve Zamanlayıcı Devreleri
• Elektronik Ölçüm Cihazları ve Panel Metreler
• Mikrodenetleyici Tabanlı Gösterge Uygulamaları
• Sayısal Gösterge Gerektiren Tüm Hobi Projeleri
• Skor Tabloları ve Bilgilendirme Panoları

Sık Sorulan Sorular (SSS)

Soru: SN74HC48N ile SN74HC47N arasındaki temel fark nedir?
→ Cevap: Temel fark, sürdükleri ekran tipidir. SN74HC48N, çıkışları 'yüksek' yaparak Ortak Katot ekranları sürer. SN74HC47N ise çıkışları 'düşük' yaparak Ortak Anot ekranları sürer. Projenizdeki ekranın türüne göre doğru entegreyi seçmeniz kritik öneme sahiptir.

Soru: 'Ortak Katot' (Common Cathode) ne anlama gelir?
→ Cevap: Ortak Katot bir 7-segment ekranda, tüm LED segmentlerinin katot (-) uçları birbirine bağlıdır ve bu ortak uç toprağa (GND) bağlanır. Bir segmenti yakmak için, ilgili anot (+) ucuna entegre tarafından pozitif bir voltaj (VCC) uygulanması gerekir. SN74HC48N bu işi yapmak için tasarlanmıştır.

Ortak katot 7-segment ekranlı dijital gösterge projeleriniz için doğru ve güvenilir çözüm SN74HC48N'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
