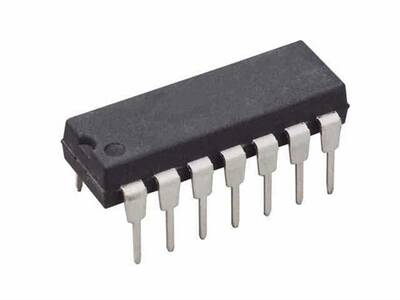

SN74HC90N - 74HC90 DIP-14 BCD Decade Counter

SN74HC90N, dijital elektronik devrelerde yaygın olarak kullanılan, yüksek hızlı CMOS teknolojisi ile üretilmiş bir BCD onluk sayaç (decade counter) entegresidir. Bu çok yönlü entegre, bağımsız bir 2'ye bölücü ve bir 5'e bölücü içerir. Bu bölümler birleştirilerek 0'dan 9'a kadar sayım yapabilen bir BCD sayıcı veya farklı frekans bölme işlemleri için kullanılabilir. DIP-14 kılıfı sayesinde breadboard ve delikli pertinaks üzerinde prototipleme için son derece uygundur.

SN74HC90N'nin Özellikleri ve Avantajları

• BCD Sayım Kapasitesi: 0'dan 9'a kadar onluk tabanda sayım yapar, dijital saatler ve sayaçlar için idealdir.
• Bağımsız Bölücüler: İçerisinde ayrı bir '2'ye böl' ve '5'e böl' sayıcı bölümü barındırır, bu da esnek kullanım sağlar.
• Geniş Çalışma Gerilimi: Geniş bir VCC aralığında (tipik olarak 2V - 6V) kararlı bir şekilde çalışır.
• Düşük Güç Tüketimi: CMOS teknolojisi sayesinde özellikle statik durumda çok düşük güç tüketir.
• Prototipleme Dostu Kılıf: Standart DIP-14 (Dual In-line Package) kılıfı ile kolayca monte edilebilir ve sökülebilir.
• Yüksek Hızlı Çalışma: HC serisi, standart CMOS entegrelerine göre daha yüksek saat frekanslarını destekler.

Başlıca Kullanım Alanları

• Dijital Saat ve Kronometre Devreleri
• Frekans Bölücüler ve Sentezleyiciler
• Endüstriyel Olay Sayaçları
• Sıralı Kontrol ve Zamanlama Devreleri
• BCD Veri Üretimi ve Aritmetik Uygulamalar
• Eğitim ve Hobi Elektroniği Projeleri

Sık Sorulan Sorular (SSS)

Bu entegre ile 0-99 arası sayım yapabilir miyim?
→ Evet, iki adet SN74HC90N entegresini ardışık (cascade) bağlayarak kolayca iki basamaklı (0-99) bir sayaç oluşturabilirsiniz. Birinci entegrenin taşma (carry) çıkışı, ikinci entegrenin saat girişine bağlanır.

74HC90 ile 74LS90 arasındaki temel fark nedir?
→ Temel fark üretim teknolojisidir. 74HC90 (High-Speed CMOS) daha düşük güç tüketir ve daha geniş bir besleme gerilimi aralığına sahiptir. 74LS90 (Low-Power Schottky TTL) ise farklı mantık seviyelerinde çalışır ve genellikle daha fazla güç tüketir.

Hassas onluk sayma ve frekans bölme projeleriniz için güvenilir çözüm olan SN74HC90N'yi şimdi keşfedin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
