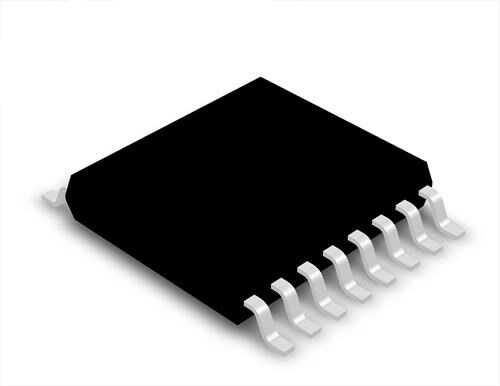

SN74HCT138PWR - HT138 TSSOP-16

SN74HCT138PWR, üzerinde HT138 markalaması bulunan, yüksek hızlı bir CMOS (HCT) mantık entegresidir. Bu entegre, bir 3-girişli 8-çıkışlı dekoder/demultiplekser olarak işlev görür. Üç ikili (binary) adres girişini alarak, bu adrese karşılık gelen sekiz çıkıştan birini aktif (düşük seviye) hale getirir. TSSOP-16 kılıfı ile modern, yoğun devre kartları için idealdir.

SN74HCT138PWR - HT138 TSSOP-16'nin Özellikleri ve Avantajları

• Adres Çözümleme (Decoding): Mikroişlemci sistemlerinde bellek veya I/O cihazları için çip seçme (chip select) sinyalleri üretmek için kullanılır.
• Veri Yönlendirme (Demultiplexing): Tek bir veri girişini, adres girişlerine bağlı olarak sekiz farklı çıkıştan birine yönlendirir.
• TTL Uyumlu Girişler: HCT serisi, 5V TTL mantık seviyeleri ile doğrudan uyumlu girişlere sahiptir, bu da eski ve yeni mantık aileleri arasında kolay entegrasyon sağlar.
• Yüksek Hız: Hızlı yayılma gecikme süreleri sayesinde yüksek frekanslı sistemlerde performans kaybı yaşanmaz.
• Çoklu Enable Girişleri: Üç adet enable (izin verme) girişi (iki aktif-düşük, bir aktif-yüksek) sayesinde kolayca genişletilebilir ve daha büyük dekoder devreleri oluşturulabilir.
• Kompakt TSSOP-16 Kılıf: SOIC kılıfına göre daha az yer kaplayan ince bir yüzey montaj paketidir.

Başlıca Kullanım Alanları

• Mikrodenetleyici ve mikroişlemci sistemlerinde bellek adres çözümleme
• Giriş/Çıkış (I/O) portu genişletme
• LED veya 7 segment ekran sürücü devreleri
• Sinyal yönlendirme ve veri dağıtımı
• Genel amaçlı dijital mantık ve kontrol devreleri
• Sunucu ve ağ donanımları

Sık Sorulan Sorular (SSS)

Soru: Dekoder ile Demultiplekser arasındaki fark nedir?
→ İşlevsel olarak çok benzerdirler. Bir '138' entegresini dekoder olarak kullanırken, veri girişi (enable pinlerinden biri) sabit bir seviyede tutulur ve adres girişlerine göre bir çıkış seçilir. Demultiplekser olarak kullanıldığında ise, adres girişleri bir çıkış yolu seçerken, veri girişindeki sinyal bu seçilen çıkışa aktarılır.

Soru: Çıkışlar aktif-yüksek mi yoksa aktif-düşük mü?
→ SN74x138 serisi dekoderlerin çıkışları 'aktif-düşük' (active-low) olarak tasarlanmıştır. Bu, seçilen çıkışın mantık-0 (düşük voltaj) seviyesine çekildiği, diğer tüm çıkışların ise mantık-1 (yüksek voltaj) seviyesinde kaldığı anlamına gelir.

Dijital sistemlerinizde verimli adres çözümleme ve sinyal yönlendirme için endüstri standardı olan SN74HCT138PWR'yi güvenle kullanabilirsiniz.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
