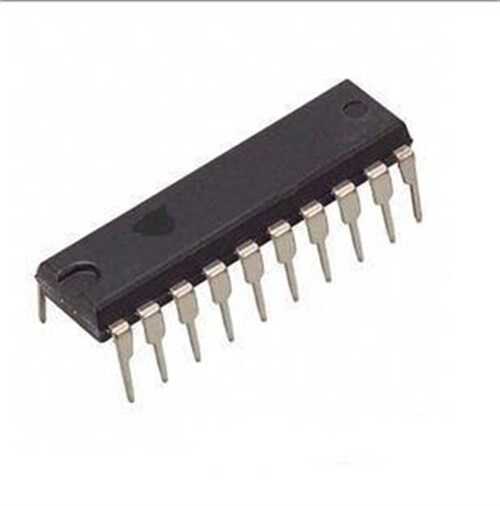

SN74HCT573N - 74HCT573 Sekizli D-Tipi Şeffaf Mandal DIP-20

SN74HCT573N, mikroişlemci sistemlerinde veri yolu arayüzü olarak yaygın şekilde kullanılan, üç durumlu (tri-state) çıkışlara sahip bir sekizli D-tipi şeffaf mandaldır (octal D-type transparent latch). 8-bit veriyi geçici olarak depolamak ve veri yolu üzerinde tutmak için tasarlanmıştır. 74HCT573, özellikle giriş/çıkış portları oluşturmak veya veri yollarını tamponlamak için idealdir ve kullanışlı DIP-20 kılıfında gelir.

SN74HCT573N'nin Özellikleri ve Avantajları

• Sekizli (Octal) Yapı: 8-bit mikroişlemci ve mikrodenetleyici veri yolları ile mükemmel uyum sağlar.
• Şeffaf Mandal (Transparent Latch): Latch Enable (LE) girişi yüksek ('1') olduğunda, çıkışlar girişleri takip eder (şeffaf mod). LE girişi düşük ('0') olduğunda ise, o andaki veri kilitlenir ve çıkışlarda sabit kalır.
• Üç Durumlu Çıkışlar: Output Enable (OE) kontrolü ile çıkışlar yüksek empedans durumuna geçirilebilir. Bu, birden fazla cihazın aynı veri yolunu paylaşmasına olanak tanır.
• TTL Uyumlu Girişler: HCT mantık ailesi, standart 5V TTL sistemleriyle doğrudan çalışabilme avantajı sunar.
• Yüksek Sürücü Kapasitesi: Veri yolu üzerindeki birden fazla yükü rahatlıkla sürebilir.
• Geniş Kullanım Alanı: Veri depolama, I/O genişletme ve tamponlama gibi birçok uygulamada kullanılır.

Başlıca Kullanım Alanları

• Giriş/Çıkış (I/O) Port Genişletme: Mikrodenetleyicilerin pin sayısını artırmak için çıkış portları oluşturmak.
• Veri Yolu Arayüzü: Mikroişlemcinin veriyi bir çevre birimi için geçici olarak veri yolunda sabit tutmasını sağlamak.
• Veri Tamponlama: Bir sistemin farklı hızlarda çalışan bölümleri arasında veri depolamak ve senkronize etmek.
• LED Display Sürücüleri: 7-segment veya dot-matrix LED display'ler için veriyi tutmak.
• Durum Kaydedicileri: Bir sistemin o anki durumunu gösteren bayrakları (flags) veya veriyi saklamak.

Sık Sorulan Sorular (SSS)

Soru: 'Mandal' (Latch) ile 'Flip-Flop' arasındaki fark nedir?
→ Temel fark tetiklenme şekilleridir. Bir flip-flop 'kenar tetiklemeli'dir, yani sadece saatin yükselen veya düşen kenarında durum değiştirir. Bir mandal ise 'seviye tetiklemeli'dir; Latch Enable pini aktif olduğu sürece (seviye boyunca) şeffaf davranır ve girişindeki değişiklikleri anında çıkışına yansıtır.

Soru: 74HCT573 ile 74HCT373'ün farkı nedir?
→ Her ikisi de sekizli şeffaf mandaldır ancak pin yapıları (pinout) farklıdır. 74HCT573'te tüm girişler bir tarafta, tüm çıkışlar ise karşı taraftadır. Bu 'akışkan' (flow-through) pin yapısı, PCB tasarımını ve sinyal takibini kolaylaştırır.

Veri yolu tabanlı sistemlerinizde veriyi güvenle tutmak ve yönetmek için 74HCT573'ün esnek ve güçlü yapısını kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
