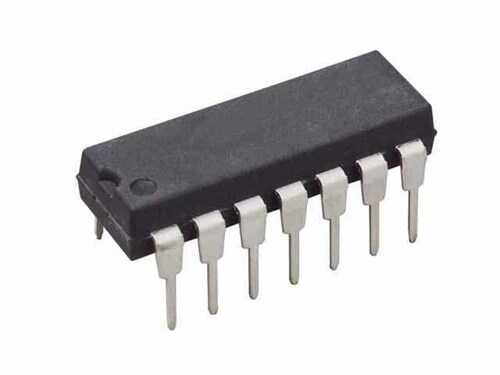

SN74LS121N - 74LS121 DIP-14 Monostable Multivibrator

SN74LS121N, tetiklendiğinde belirli bir süre boyunca tek bir pals (darbe) üreten, klasik ve çok yönlü bir monostable multivibrator veya diğer adıyla 'one-shot' zamanlayıcı entegresidir. Üretilen palsin süresi, harici olarak bağlanan tek bir direnç (Rext) ve bir kondansatör (Cext) ile hassas bir şekilde ayarlanabilir. LS-TTL teknolojisi ile üretilmiş bu entegre, dijital sistemlerde sinyal geciktirme, pals şekillendirme ve zamanlama görevleri için yaygın olarak kullanılır. DIP-14 kılıfı ile prototip devrelerde kullanımı oldukça kolaydır.

SN74LS121N'nin Özellikleri ve Avantajları

• Ayarlanabilir Pals Süresi: Harici R ve C bileşenleri ile nanosaniyelerden saniyelere kadar geniş bir aralıkta pals süreleri oluşturulabilir.
• Çoklu Tetikleme Girişleri: Schmitt-trigger girişleri sayesinde gürültüye karşı bağışıklığı yüksektir ve hem yükselen kenar hem de düşen kenar tetikleme seçenekleri sunar.
• Tekrar Tetiklenemez (Non-retriggerable): Pals üretimi sırasında gelen yeni tetikleme sinyallerini göz ardı eder, bu da kararlı ve öngörülebilir bir pals süresi sağlar.
• Tamamlayıcı Çıkışlar: Hem normal (Q) hem de terslenmiş (Q-bar) çıkışlar sunarak tasarım esnekliğini artırır.
• Güvenilir LS Teknolojisi: 5V TTL tabanlı sistemlerde kararlı ve kanıtlanmış bir performans sunar.
• Kompakt DIP-14 Kılıf: Az yer kaplar ve standart breadboard'lar ile tam uyumludur.

Başlıca Kullanım Alanları

• Pals (Darbe) Üretimi ve Şekillendirme
• Sistem 'Reset' Devreleri
• Sinyal Geciktirme Hatları
• Tuş Basma Gürültüsü (Bouncing) Engelleme
• Zamanlama ve Sıralama Kontrol Devreleri
• Eksik Pals Dedektörleri

Sık Sorulan Sorular (SSS)

'Monostable multivibrator' tam olarak ne yapar?
→ Kararlı (stabil) bir durumu ve yarı-kararlı (quasi-stable) bir durumu olan bir devredir. Normalde kararlı durumdadır. Bir tetikleme sinyali aldığında yarı-kararlı duruma geçer ve harici R/C bileşenleri tarafından belirlenen bir süre boyunca bu durumda kalır, ardından tekrar kararlı durumuna döner. Bu geçiş sırasında bir çıkış palsi üretir.

74LS121 ile 74LS123 arasındaki fark nedir?
→ SN74LS121 tek bir monostable multivibrator içerir ve tekrar tetiklenemez (non-retriggerable). SN74LS123 ise aynı kılıfta iki adet monostable multivibrator barındırır ve tekrar tetiklenebilir (retriggerable) özelliğe sahiptir, yani pals üretimi bitmeden yeni bir tetik gelirse süre yeniden başlar.

Projelerinizde hassas zamanlama ve pals üretimi için endüstri standardı SN74LS121N'yi kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
