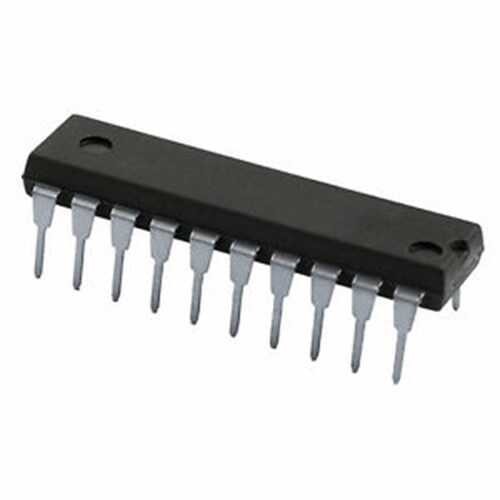

SN74LS593N DIP-20

SN74LS593N, oldukça fonksiyonel ve entegre bir yapıya sahip, 8-bit ikili (binary) sayaç ile birlikte giriş kaydedicileri (input registers) ve 3-durumlu (3-state) çıkışları bir araya getiren bir devredir. Bu entegre, bir veri yolundan 8-bitlik bir değeri okuyup kaydedebilir, bu değeri dahili sayaç ile karşılaştırabilir veya sayaç değerini doğrudan veri yoluna yazabilir. Prototipleme ve thru-hole montaj için uygun DIP-20 kılıfında sunulmaktadır.

SN74LS593N'nin Özellikleri ve Avantajları

• 8-Bit İkili Sayaç: Harici bir saat sinyali ile 0'dan 255'e kadar sayma işlemi yapabilen senkron bir sayaç içerir.
• Giriş Kaydedicisi (Register): Harici bir veri yolundan gelen 8-bitlik veriyi depolamak için dahili bir D-tipi flip-flop dizisine sahiptir.
• 3-Durumlu Çıkışlar: Sayaç çıkışları, bir kontrol pini ile yüksek empedans durumuna alınabilir, bu da mikroişlemci veri yollarına doğrudan bağlantı için idealdir.
• Çok Yönlü Fonksiyonlar: Tek bir çipte sayma, depolama ve veri yolu arayüzü gibi birden fazla işlevi birleştirir.
• Kaskad Bağlanabilirlik: Birden fazla SN74LS593N entegresi birbirine bağlanarak 16-bit, 24-bit gibi daha geniş sayaçlar oluşturulabilir.

Başlıca Kullanım Alanları

• Frekans sayıcılar ve olay sayaçları
• Programlanabilir zamanlayıcılar ve bölücüler
• Mikroişlemci tabanlı sistemlerde I/O portu olarak kullanım
• A/D (Analog-Dijital) dönüştürücü devreleri
• Veri toplama ve kontrol sistemleri

Sık Sorulan Sorular (SSS)

Bu entegrenin normal bir sayaçtan (örn: 74LS161) temel farkı nedir?
→ SN74LS593N, standart bir sayaçtan çok daha fazlasıdır. Dahili giriş kaydedicisi sayesinde bir veriyi 'hedef' olarak saklayabilir ve sayacın bu değere ulaşıp ulaşmadığını kontrol edebilir. Ayrıca 3-durumlu çıkışları sayesinde veri yollarına müdahale etmeden bağlanabilir.

Giriş Kaydedicisi (Input Register) ne işe yarar?
→ Giriş kaydedicisi, RCK (Register Clock) sinyali geldiğinde D0-D7 pinlerindeki 8-bitlik veriyi anlık olarak yakalar ve saklar. Bu saklanan veri, daha sonra dahili işlemler için kullanılabilir veya karşılaştırılabilir. Bu, sayacın başlangıç veya bitiş değerini programlamak için kullanışlıdır.

Sayma, depolama ve veri yolu kontrolünü tek bir çipte birleştiren SN74LS593N ile karmaşık dijital kontrol projelerinizi basitleştirin.

Not: Bu sayfadaki bilgiler, genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgiyi elde etmek için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
