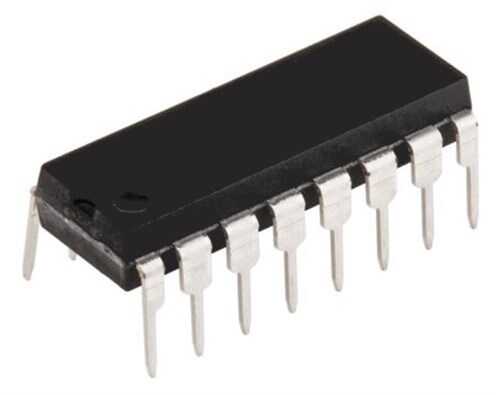

SN74LS595N - 74LS595 8-Bit Shift Register DIP-16

SN74LS595N, dijital elektronik projelerinin en popüler entegrelerinden biridir. Bu komponent, 8-bit seri-giriş, paralel-çıkış (SIPO) kaydırmalı kaydedici olarak çalışır ve ek olarak bir depolama mandalı (storage latch) ve 3-durumlu çıkışlara sahiptir. Özellikle mikrodenetleyicilerin çıkış pin sayısını artırmak için yaygın olarak kullanılır. Klasik DIP-16 kılıfındadır.

SN74LS595N'nin Özellikleri ve Avantajları

• Pin Çoğullama: Mikrodenetleyicinin sadece 3 pini kullanılarak 8 adet çıkış kontrol edilebilir.
• Kaskad Bağlantı: Birden fazla 74LS595 entegresi birbirine seri bağlanarak çıkış sayısı kolayca 16, 24, 32 ve üzerine çıkarılabilir.
• Depolama Mandalı (Storage Latch): Veri kaydırma işlemi sırasında çıkışların değişmesini engeller. Tüm bitler yüklendikten sonra tek bir komutla çıkışlar güncellenir, bu da LED gibi görsel elemanlarda titreşimi önler.
• Seri Giriş, Paralel Çıkış: Veriyi seri olarak alır ve aynı anda 8 bit olarak paralel sunar.
• 3-Durumlu Çıkışlar: Çıkışlar, bir enable pini ile tamamen devre dışı bırakılabilir (yüksek empedans modu).
• LS Teknolojisi: Düşük Güçlü Schottky (Low-Power Schottky) teknolojisi ile hız ve güç tüketimi arasında iyi bir denge sunar.

Başlıca Kullanım Alanları

• Mikrodenetleyici I/O Port Genişletme (Arduino, PIC, vb.)
• LED Matris ve 7-Segment Display Sürücüleri
• Endüstriyel Kontrol Panelleri
• Seri-Paralel Veri Dönüşümü
• Dijital Sinyal Kontrolü
• Hobi Elektroniği ve Prototipleme

Sık Sorulan Sorular (SSS)

Soru: 74LS595 ile 74HC595 arasındaki fark nedir?
→ Temel fonksiyonları aynıdır. Fark, ait oldukları mantık ailesindedir. 74LS595, TTL tabanlıdır ve genellikle 5V ile çalışır. 74HC595 ise CMOS tabanlıdır, daha düşük güç tüketir, daha geniş bir voltaj aralığında (2V-6V) çalışır ve genellikle daha hızlıdır. Projenizin voltaj seviyesi ve hız ihtiyacına göre seçim yapmalısınız.

Soru: Depolama mandalı (storage latch) neden önemlidir?
→ Depolama mandalı olmasaydı, seri veri içeri kaydırılırken her saat darbesinde çıkışlar (Q0-Q7) değişirdi. Bu durum, bağlı olan LED'lerin veri yüklenirken rastgele yanıp sönmesine neden olurdu. Mandal sayesinde, 8 bitin tamamı shift register'a yüklendikten sonra, mandal pini (RCLK) ile tüm veriler aynı anda çıkışa aktarılır ve temiz bir geçiş sağlanır.

Projelerinizde çıkış pini sıkıntısı mı yaşıyorsunuz? SN74LS595N ile kolayca ve ucuza pin sayınızı artırın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
