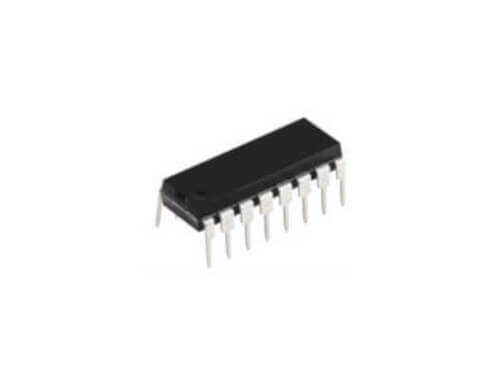

XD74LS74 - 74LS74 DIP-16

XD74LS74, klasik 74xx serisinin bir parçası olan, içerisinde iki adet bağımsız pozitif kenar tetiklemeli D-Tipi Flip-Flop barındıran bir lojik entegredir. DIP-16 kılıfı ile sunulan bu komponent, Low-power Schottky (LS) teknolojisi sayesinde iyi bir hız ve düşük güç tüketimi dengesi sunar. Senkron dijital sistemlerde, veri saklama, frekans bölme ve kaydırmalı yazmaç (shift register) gibi temel hafıza işlemleri için yaygın olarak kullanılır.

XD74LS74'ün Özellikleri ve Avantajları

• Çift D-Tipi Flip-Flop: Tek bir çipte, birbirinden bağımsız olarak kullanılabilen iki adet D-Tipi Flip-Flop bulunur.
• Kenar Tetiklemeli (Edge-Triggered): Veri (D) girişindeki durum, sadece saat (Clock) sinyalinin pozitif kenarında (yükselirken) çıkışa (Q) aktarılır. Bu, senkronize ve kararlı bir çalışma sağlar.
• Asenkron Girişler: Her flip-flop, saat sinyalinden bağımsız olarak çıkışı doğrudan set (Preset) veya reset (Clear) yapabilen asenkron girişlere sahiptir.
• LS Teknolojisi: Düşük güç tüketimi ile makul bir çalışma hızını birleştirerek birçok genel amaçlı dijital uygulama için idealdir.
• DIP-16 Kılıf: Eğitim, prototipleme ve onarım işleri için uygun, lehimlemesi ve breadboard'a takılması kolay bir kılıftır.

Başlıca Kullanım Alanları

• Frekans Bölücüler (2'ye bölme)
• Kaydırmalı Yazmaçlar (Shift Registers)
• Veri Saklama ve Senkronizasyon Devreleri
• Sayıcı (Counter) Tasarımları
• İkili (Binary) Veri Depolama Elemanları

Sık Sorulan Sorular (SSS)

D-Tipi Flip-Flop'un temel işlevi nedir?
→ D-Tipi Flip-Flop, bir saat darbesi geldiğinde D girişindeki lojik seviyeyi (0 veya 1) 'hatırlayan' ve Q çıkışına yansıtan tek bitlik bir hafıza elemanıdır. Bu veriyi bir sonraki saat darbesine kadar saklar.

Preset ve Clear girişleri ne işe yarar?
→ Bunlar asenkron kontrol pinleridir. Preset (PRE) girişi aktif edildiğinde (genellikle LOW yapılarak), saat sinyaline bakılmaksızın Q çıkışı anında 1 olur. Clear (CLR) girişi aktif edildiğinde ise Q çıkışı anında 0 olur.

Dijital elektroniğin temel yapı taşı olan XD74LS74 ile senkron lojik devrelerinizi güvenle tasarlayın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
