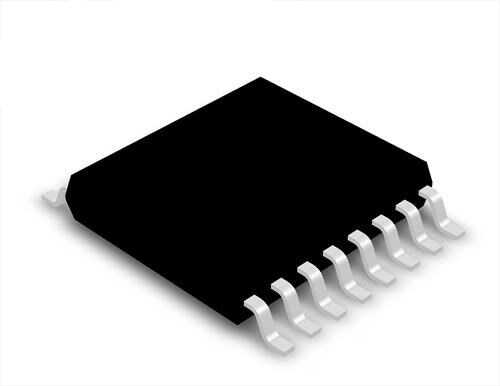

SN74LV123APWR - LV123A TSSOP-16

SN74LV123APWR, Texas Instruments tarafından üretilen, yüksek performanslı, çift yeniden tetiklenebilir monostable multivibratör entegresidir. Düşük voltajlı (LV) CMOS teknolojisi sayesinde geniş bir besleme aralığında düşük güç tüketimi ile çalışır. Zamanlama hassasiyeti gerektiren dijital devrelerde darbe üretimi ve gecikme elemanı olarak kullanılan bu entegre, kompakt TSSOP-16 kılıfı ile yerden tasarruf sağlar.

SN74LV123APWR'nin Özellikleri ve Avantajları

• Çift Monostable Multivibratör: Tek bir entegre içerisinde iki adet bağımsız zamanlama devresi barındırır, bu da devre karmaşıklığını ve maliyeti azaltır.
• Yeniden Tetiklenebilirlik (Retriggerable): Çıkış darbesi devam ederken gelen yeni bir tetikleme sinyali ile darbe süresini uzatabilir.
• Geniş Çalışma Voltajı: 2V ile 5.5V arasında geniş bir besleme gerilimi aralığında kararlı bir şekilde çalışır.
• Schmitt-Trigger Girişler: Gürültülü sinyal ortamlarında daha kararlı ve güvenilir tetikleme sağlar.
• Düşük Güç Tüketimi: CMOS teknolojisi sayesinde pille çalışan veya güç verimliliğinin kritik olduğu uygulamalar için idealdir.
• Kompakt Kılıf: TSSOP-16 yüzey montaj (SMD) kılıfı, devre kartlarında minimum alan kaplar.

Başlıca Kullanım Alanları

• Darbe Genişletme (Pulse Stretching) Devreleri
• Hassas Zamanlama ve Gecikme Elemanları
• Sistem Reset ve Güç-Sırası Kontrolü
• Titreşimsiz (Debounce) Buton Devreleri
• Kayıp Sinyal ve Frekans Dedektörleri
• Dijital Saat Sinyali Üreteçleri

Sık Sorulan Sorular (SSS)

Soru: 'Yeniden tetiklenebilir' (retriggerable) ne anlama geliyor?
→ Cevap: Bu özellik, entegrenin çıkış darbesi aktifken yeni bir tetikleme sinyali aldığında, darbe süresini sıfırdan yeniden başlatarak uzatmasına olanak tanır. Bu, özellikle kesintisiz bir sinyal varlığını doğrulamak için kullanışlıdır.

Soru: Çıkış darbe süresini nasıl ayarlayabilirim?
→ Cevap: Çıkış darbesinin süresi (t_w), entegrenin ilgili pinlerine bağlanan harici bir direnç (R_ext) ve bir kapasitör (C_ext) ile belirlenir. Bu değerleri değiştirerek istediğiniz zamanlama süresini elde edebilirsiniz. Formül için ürünün datasheet'ine bakınız.

Zamanlama hassasiyeti gerektiren dijital projelerinizde SN74LV123APWR ile kararlı ve güvenilir sonuçlar elde edin!

Not: Bu sayfadaki bilgiler genel bir özet niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
