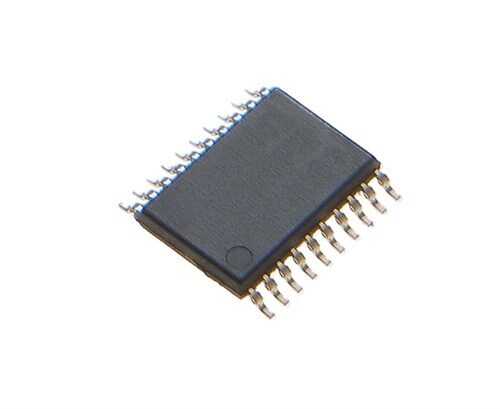

SN74LV240APWR - LV240A TSSOP-20

SN74LV240APWR, üzerinde LV240A markalaması bulunan, düşük voltajlı (Low-Voltage) CMOS teknolojisine sahip bir sekizli (octal) bus tampon/sürücüdür (buffer/driver). Bu entegre, tersleyen (inverting) çıkışlara ve 3-durumlu (3-state) kontrol özelliğine sahiptir. Özellikle veri yollarını (data bus) sürmek, sinyalleri güçlendirmek ve mantık seviyelerini terslemek için tasarlanmıştır. TSSOP-20 kılıfı ile kompakt tasarımlar için uygundur.

SN74LV240APWR - LV240A TSSOP-20'nin Özellikleri ve Avantajları

• Sekizli Yapı: Tek bir çip içerisinde 8 bitlik bir veri yolunu sürebilen sekiz adet tampon kanalı barındırır.
• Tersleyen Çıkışlar: Girişteki mantık seviyesinin tersini çıkışa verir (Giriş Yüksek -> Çıkış Düşük).
• 3-Durumlu Çıkışlar: Enable (OE) pini sayesinde çıkışlar Yüksek, Düşük veya Yüksek Empedans (bağlı değilmiş gibi) durumuna getirilebilir. Bu, birden fazla cihazın aynı veri yolunu paylaşmasını sağlar.
• Düşük Voltaj Çalışması: 2V ila 5.5V gibi geniş bir besleme aralığında çalışarak 3.3V ve 5V sistemlerle uyumluluk gösterir.
• Yüksek Sürücü Kapasitesi: Veri yollarındaki kapasitif yükleri hızlı bir şekilde sürebilmek için yüksek akım çıkışlarına sahiptir.
• Kompakt TSSOP-20 Kılıf: Yoğun PCB tasarımlarında yerden tasarruf sağlayan ince bir yüzey montaj paketidir.

Başlıca Kullanım Alanları

• Mikrodenetleyici ve işlemci veri yolu (data bus) sürücüleri
• Adres yolu (address bus) tamponlama
• Bellek ve çevresel birim arayüzleri
• Saat (clock) sinyali dağıtımı ve güçlendirme
• Genel amaçlı dijital sinyal tamponlama ve mantık tersleme
• PC'ler, sunucular ve telekomünikasyon ekipmanları

Sık Sorulan Sorular (SSS)

Soru: '3-Durumlu' (3-State) çıkış ne işe yarar?
→ 3-durumlu çıkış, bir veri yoluna bağlı birden fazla cihazın çakışmasını önler. Bir cihaz veri yoluna veri yazarken, diğer cihazların çıkışları yüksek empedans durumuna getirilerek elektriksel olarak hattan ayrılır. Böylece veri yolu sadece aktif olan cihaz tarafından kontrol edilir.

Soru: Tersleyen (inverting) yerine terslemeyen (non-inverting) bir tampona ihtiyacım varsa hangi entegreyi kullanmalıyım?
→ SN74LV240A'nın terslemeyen (giriş ne ise çıkış o) karşılığı genellikle SN74LV244A'dır. Pin yapıları genellikle çok benzerdir ve tasarımda birbirlerinin yerine (mantık farkı gözetilerek) kullanılabilirler.

Veri yollarınızı güvenle sürmek ve sinyal bütünlüğünü korumak için yüksek performanslı ve esnek SN74LV240APWR tampon sürücüyü tercih edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
