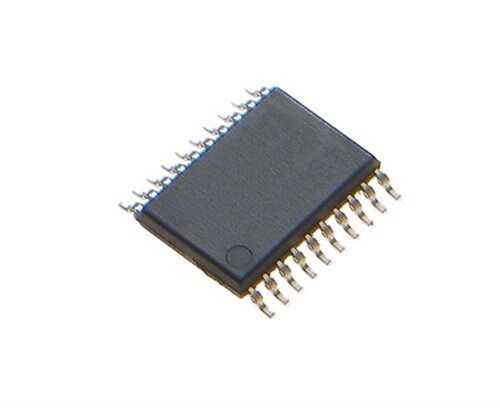

SN74LV244APWR - LV244A TSSOP-20

SN74LV244APWR, içerisinde iki adet 4-bitlik veya tek bir 8-bitlik (oktal) tampon/hat sürücü (buffer/line driver) barındıran, 3 durumlu (3-state) çıkışlara sahip yüksek performanslı bir entegredir. Düşük voltajlı sistemlerde veri yollarını (bus) sürmek, sinyalleri güçlendirmek ve izole etmek için tasarlanmıştır.

SN74LV244APWR'nin Özellikleri ve Avantajları

• Oktal Yapı: 8 adet tampon hattı sunarak 8-bitlik veri yolları için tek çipli, verimli bir çözüm sağlar.
• 3 Durumlu Çıkışlar: İki ayrı çıkış etkinleştirme (OE) kontrol pini sayesinde, 4-bitlik iki bağımsız tampon veya 8-bitlik tek bir tampon olarak kullanılabilir. Yüksek empedans durumu, paylaşımlı bus hatlarında çakışmayı önler.
• Geniş Çalışma Voltajı: 2V ile 5.5V arasında çalışarak hem 3.3V hem de 5V mantık seviyeleriyle uyumluluk gösterir.
• Yüksek Sürücü Kapasitesi: Güçlü çıkışları sayesinde uzun hatları sürebilir ve kapasitif yükler altında bile sinyal bütünlüğünü korur.
• 5V Toleranslı Girişler: Farklı voltaj seviyeleriyle çalışan sistemler arasında güvenli bir arayüz oluşturulmasını kolaylaştırır.

Başlıca Kullanım Alanları

• Veri Yolu (Bus) Sürücüsü: Mikroişlemci veya FPGA'lerin G/Ç pinlerinden çıkan sinyalleri güçlendirerek bellek veya çevre birimlerine iletir.
• Adres Hattı Sürücüsü: Özellikle çok sayıda bellek yongası içeren sistemlerde adres hatlarının sürülmesi için kullanılır.
• Saat Sinyali Dağıtımı (Clock Buffering): Tek bir saat kaynağını zayıflamadan birden fazla devreye dağıtmak için idealdir.
• Sistem İzolasyonu: Devrenin farklı bölümleri arasında elektriksel izolasyon sağlamak veya gürültülü bir bölümü hassas bir bölümden ayırmak için kullanılır.
• LED Sürücü: Birden fazla LED'i aynı anda ve yeterli parlaklıkta sürmek için kullanılabilir.

Sık Sorulan Sorular (SSS)

Soru: SN74LV244A ile SN74LV245A arasındaki fark nedir?
→ SN74LV244A bir 'buffer/driver'dır, yani sinyali tek yönde (A'dan Y'ye) iletir. SN74LV245A ise bir 'transceiver' (alıcı-verici) olup, bir yön kontrol pini ile sinyalin her iki yönde de (A'dan B'ye veya B'den A'ya) iletilmesine olanak tanır. İki yönlü veri yolları için 245, tek yönlü yollar için 244 kullanılır.

Soru: Bu entegrenin girişleri ne kadar akım çeker?
→ CMOS teknolojisi sayesinde girişler çok yüksek empedansa sahiptir ve statik durumda neredeyse hiç akım çekmezler (tipik olarak mikroamper seviyesinin altında). Bu, onu süren devrenin yükünü önemli ölçüde azaltır.

Veri yolu performansınızı ve sinyal bütünlüğünüzü SN74LV244APWR ile en üst düzeye çıkarın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
