SN74LVC1G125DBVR - C255 SOT-23/5

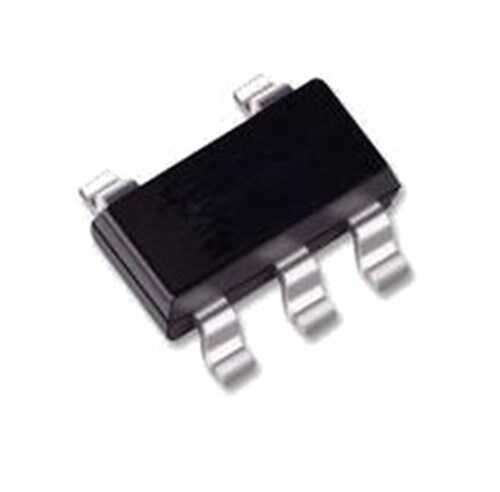

SN74LVC1G125DBVR, Texas Instruments'ın LVC ailesine ait, tek bir üç durumlu (tri-state) tampon (buffer) kapısı içeren mantık entegresidir. Düşük voltajlı sistemlerde sinyal sürme kapasitesini artırmak veya birden fazla cihazın aynı veri yolunu (bus) paylaşmasını sağlamak için kullanılır. Son derece küçük SOT-23/5 kılıfı, modern, yüksek yoğunluklu devre kartları için mükemmeldir. Üzerindeki 'C255' işareti, bu spesifik modeli tanımlar.

SN74LVC1G125DBVR'nin Özellikleri ve Avantajları

• Üç Durumlu Çıkış: Çıkış, 'Yüksek' (High), 'Düşük' (Low) veya 'Yüksek Empedans' (High-Z) durumunda olabilir. Yüksek empedans modu, çıkışın veri yolundan elektriksel olarak ayrılmasını sağlar.
• Geniş Çalışma Gerilimi: 1.65V ile 5.5V arasında çalışarak 1.8V, 2.5V, 3.3V ve 5V gibi standart mantık seviyeleriyle tam uyumluluk sunar.
• Yüksek Sürücü Akımı: Çıkışları, genellikle 24mA'e kadar akım sürebilir, bu da uzun hatları veya birden fazla girişi sürmek için yeterlidir.
• Hızlı Yayılma Gecikmesi: Düşük yayılma gecikmesi (propagation delay) sayesinde yüksek hızlı sistemlerde sinyal zamanlamasını bozmaz.
• Minyatür Kılıf: SOT-23-5 kılıfı, taşınabilir ve kompakt cihazlarda minimum yer kaplar.

Başlıca Kullanım Alanları

• Veri yolu (bus) sürücüleri ve arayüzleri
• Mikrodenetleyici ve FPGA'larda I/O genişletme
• Voltaj seviyesi çevrimi (daha düşük voltajlı bir sinyali daha yüksek voltajlı bir hatta sürmek için)
• Sinyal izolasyonu ve anahtarlama
• LED sürücü veya genel amaçlı lojik tamponlama

Sık Sorulan Sorular (SSS)

'Üç Durumlu Tampon' ne işe yarar?
→ Normal bir tampon, girişteki sinyali güçlendirerek çıkışa aktarır (0 ise 0, 1 ise 1). Üç durumlu bir tamponda ise ek bir 'Enable' (Etkinleştirme) pini vardır. Enable pini aktifken normal tampon gibi çalışır. Ancak pasif hale getirildiğinde çıkış 'yüksek empedans' moduna geçer. Bu, sanki çıkış devreden fiziksel olarak sökülmüş gibi davranmasını sağlar ve diğer cihazların aynı veri hattını kullanmasına izin verir.

Bu entegreyi 3.3V bir mikrodenetleyici ile 5V bir devreyi kontrol etmek için kullanabilir miyim?
→ Evet, SN74LVC1G125DBVR, 5.5V'a kadar toleranslı girişlere sahiptir. 5V besleme gerilimi altında çalıştırarak, 3.3V'luk bir mikrodenetleyiciden gelen sinyali alıp çıkışta tam 5V seviyesinde bir sinyale dönüştürebilir. Bu, onu etkili bir seviye yükseltici yapar.

Veri yolu yönetimi ve sinyal sürme ihtiyaçlarınız için kompakt ve çok yönlü SN74LVC1G125DBVR'yi tercih edin!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
