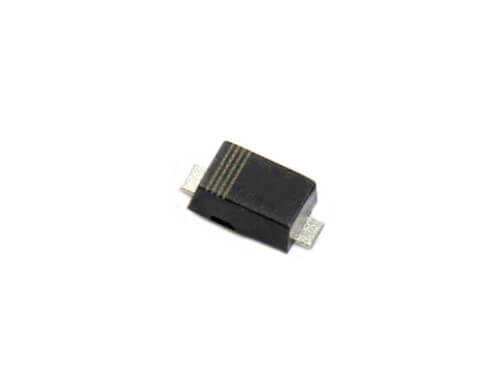

SS1060 1A 60V SOD123

SS1060, popüler SOD-123 yüzey montaj kılıfında 1A ileri akım ve 60V ters gerilim dayanımı sunan yüksek performanslı bir Şotki doğrultucu diyottur. Kompakt boyutu, iyi akım kapasitesi ve yüksek verimliliği bir araya getirerek, modern elektronik devrelerde geniş bir kullanım alanı bulur.

SS1060'ın Özellikleri ve Avantajları

• 1A Akım Kapasitesi: Kompakt boyutuna rağmen 1 Amper'e kadar sürekli akımı destekler.
• 60V Ters Gerilim Koruması: Birçok düşük ve orta voltajlı güç devresi için ideal bir koruma seviyesi sunar.
• Düşük Güç Kaybı: Şotki teknolojisi sayesinde standart diyotlara kıyasla çok daha verimlidir ve daha az ısınır.
• SOD-123 Kılıf: Yerden tasarruf sağlayan, otomatik dizgiye uygun minyatür SMD paketi.
• Hızlı Anahtarlama: Yüksek frekanslı güç dönüştürme uygulamaları için mükemmeldir.
• Yüksek Güvenilirlik: Endüstriyel ve tüketici elektroniği standartlarını karşılar.

Başlıca Kullanım Alanları

• DC-DC boost ve buck konvertörler.
• LED aydınlatma sürücüleri.
• Ters polarite ve deşarj koruma devreleri.
• USB ve diğer şarj portları.
• Genel amaçlı anahtarlama ve doğrultma işlemleri.

Sık Sorulan Sorular (SSS)

SS1060 ile SS14 arasında ne fark var?
→ Her ikisi de popüler 1A Şotki diyotlardır. Temel fark genellikle kılıf ve voltajdır. SS14 genellikle daha büyük olan SMA (DO-214AC) kılıfında ve 40V'luktur. SS1060 ise daha küçük olan SOD-123 kılıfında ve 60V'luktur. Projenizin boyut ve voltaj gereksinimlerine göre seçim yapmalısınız.

Bu diyotun termal yönetimi nasıl yapılır?
→ SMD komponentlerde termal yönetim, genellikle komponentin lehimlendiği PCB üzerindeki bakır alan (copper pad) ile sağlanır. 1A'e yakın akımlarda, diyotun katot ve anot pad'lerini mümkün olduğunca geniş tutmak, ısıyı PCB'ye yayarak komponentin serin kalmasına yardımcı olur.

Boyut, güç ve verimliliği bir arada sunduğu için SS1060, sayısız modern elektronik tasarım için akıllı bir seçimdir.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
