SS10PH10-M3/86A 10A 100V TO-277A-3

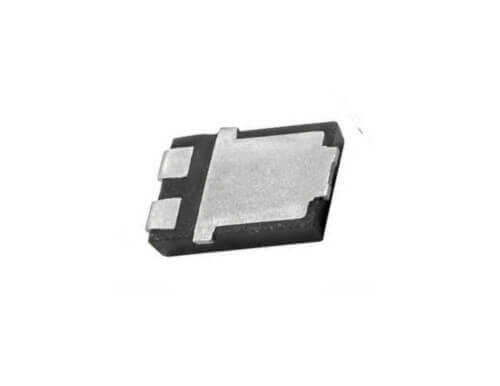

SS10PH10-M3/86A, 10A gibi çok yüksek bir ileri akım kapasitesini 100V ters gerilim dayanımı ile birleştiren, yeni nesil bir yüksek güçlü Şotki diyottur. Düşük profilli ve termal olarak verimli TO-277A-3 (SMPC) yüzey montaj kılıfında sunulan bu komponent, güç yoğun tasarımlar için üstün performans sağlar.

SS10PH10-M3/86A'nin Özellikleri ve Avantajları

• Çok Yüksek Akım Kapasitesi: 10 Amper sürekli akım taşıyarak yüksek güç uygulamalarını destekler.
• Termal Verimli Kılıf: TO-277A-3 (SMPC) paketi, standart SMD kılıflara göre çok daha iyi ısı dağıtımı sunar.
• Ultra Düşük İleri Gerilim Düşümü: Yüksek akımlarda bile güç kaybını ve ısıyı minimumda tutar, verimliliği artırır.
• Yüksek Güvenilirlik: 100V ters gerilim değeri ile endüstriyel ve otomotiv uygulamaları için uygundur.
• Düşük Profil: Gücüne rağmen ince yapısı sayesinde kompakt tasarımlara olanak tanır.
• AEC-Q101 Kalifikasyonu: Genellikle otomotiv standartlarına uygun, yüksek güvenilirlikli bir yapıya sahiptir.

Başlıca Kullanım Alanları

• Otomotiv elektroniği (ECU, aydınlatma, motor kontrol).
• Yüksek güçlü DC-DC dönüştürücüler.
• Telekomünikasyon güç kaynakları.
• Güneş enerjisi invertörleri.
• Endüstriyel güç sistemlerinde OR-ing ve ters polarite koruması.

Sık Sorulan Sorular (SSS)

TO-277A-3 kılıfının avantajı nedir?
→ Bu kılıf, geleneksel DPAK gibi kılıflara kıyasla daha küçük bir ayak izinde daha iyi termal performans sunmak için tasarlanmıştır. Altındaki geniş metal pad (termal pad), ısıyı doğrudan PCB'nin termal katmanlarına aktararak komponentin çok daha serin çalışmasını sağlar.

Bu diyotu THT (bacaklı) bir diyot yerine kullanabilir miyim?
→ Evet, ancak bu bir SMD komponent olduğu için PCB tasarımınızın yüzey montaja uygun olması gerekir. Sunduğu güç yoğunluğu ve termal verimlilik, birçok yeni tasarımda bacaklı güç diyotlarının yerini almasını sağlamıştır.

Yüksek güç, kompaktlık ve termal verimlilik gerektiren en zorlu tasarımlarınızda SS10PH10-M3/86A'ya güvenebilirsiniz.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Tasarımlarınızda en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
