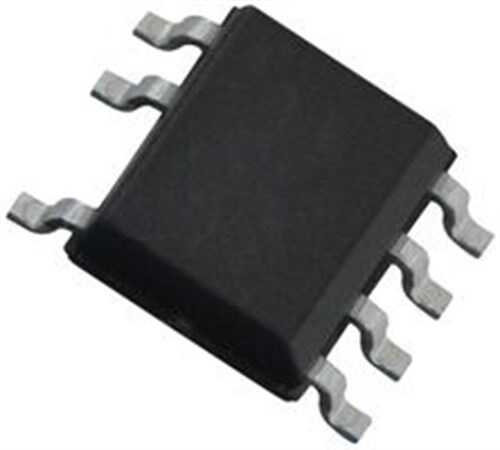

SSC3S111 - 3S111 SOP-7 SMPS Kontrol Entegresi

SSC3S111, Sanken tarafından üretilen, düşük güç tüketimi ve yüksek performans sunan bir akım modu PWM kontrol entegresidir. Özellikle 30W altındaki AC/DC adaptörler ve güç kaynakları için tasarlanmıştır. 3S111 serisi, entegre başlangıç devresi ve kapsamlı koruma özellikleri sayesinde daha az harici bileşen gerektirir. SOP-7 kılıfı, kompakt tasarımlar için mükemmel bir seçimdir.

SSC3S111'in Özellikleri ve Avantajları

• Dahili Başlatma Devresi (Built-in Startup Circuit): Harici başlatma direncine olan ihtiyacı ortadan kaldırarak güç kaybını azaltır ve bileşen sayısını düşürür.
• Otomatik Bekleme Modu (Auto-Burst Mode): Yük azaldığında veya olmadığında otomatik olarak bekleme moduna geçerek standby güç tüketimini önemli ölçüde düşürür.
• Frekans Titreşimi (Frequency Jitter): EMI gürültüsünü yayarak elektromanyetik uyumluluk (EMC) performansını iyileştirir.
• Zengin Koruma Fonksiyonları: Aşırı yük (OLP), aşırı gerilim (OVP) ve termal kapatma (TSD) gibi korumaları içerir.
• SOP-7 Kılıf: Kompakt boyutu sayesinde yerden tasarruf sağlar ve yüzey montajlı (SMD) tasarımlar için uygundur.

Başlıca Kullanım Alanları

• Beyaz eşya ve küçük ev aletleri için yardımcı güç kaynakları
• AC/DC şarj cihazları ve adaptörler
• LED aydınlatma armatürleri
• Endüstriyel kontrol ekipmanları güç kaynakları
• Set-top box ve modem adaptörleri

Sık Sorulan Sorular (SSS)

SOP-7 kılıfının standart SOP-8'den farkı nedir?
→ SOP-7 kılıfı, genellikle SOP-8 kılıfında bir pinin (çoğunlukla 2 numaralı pin) yüksek voltaj izolasyonu sağlamak amacıyla kaldırılmasıyla oluşturulur. Bu, özellikle birincil ve ikincil devreler arasında güvenlik mesafesinin kritik olduğu güç kaynağı tasarımlarında yaygındır.

Bu entegre için hangi tip SMPS topolojisi uygundur?
→ SSC3S111, tipik olarak düşük güçlü, izoleli 'flyback' dönüştürücü topolojisi için tasarlanmış ve optimize edilmiştir.

SSC3S111 ile daha az bileşen kullanarak yüksek verimli ve güvenilir güç kaynakları tasarlayın!

Not: Bu sayfadaki bilgiler genel tanıtım amaçlıdır. Lütfen kesin teknik detaylar ve parametreler için ürünün resmi 'datasheet' belgesini kontrol ediniz.
