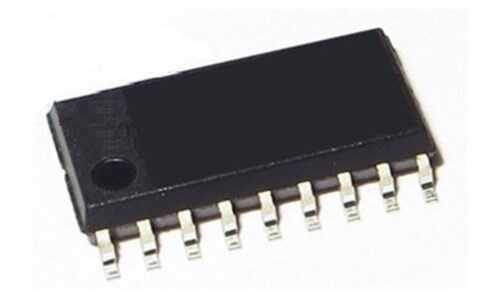

SSC9512S SOP-18 Rezonans Kontrol Entegresi

SSC9512S, yüksek verimli ve düşük gürültülü anahtarlamalı güç kaynakları (SMPS) için tasarlanmış, gelişmiş bir akım modlu rezonans kontrol entegresidir. LLC rezonans topolojisini kullanarak, özellikle LCD TV'ler, sunucu güç kaynakları ve yüksek güçlü adaptörler gibi uygulamalarda üstün performans sunar. SOP-18 kılıfı ile modern ve kompakt tasarımlara entegre edilebilir.

SSC9512S'nin Özellikleri ve Avantajları

• LLC Rezonans Kontrolü: Sıfır voltaj anahtarlama (ZVS) sağlayarak anahtarlama kayıplarını minimize eder ve verimliliği önemli ölçüde artırır.
• Dahili Yüksek Voltaj Başlatma Devresi: Harici başlatma dirençlerine olan ihtiyacı ortadan kaldırarak bekleme modunda güç tüketimini azaltır ve devre tasarımını basitleştirir.
• Zengin Koruma Özellikleri: Aşırı akım koruması (OCP), aşırı gerilim koruması (OVP), aşırı yük koruması (OLP) ve termal kapatma (TSD) gibi çok sayıda yerleşik koruma mekanizması içerir.
• Burst Mode ve Standby Optimizasyonu: Düşük yük koşullarında ve bekleme modunda güç tüketimini en aza indirerek modern enerji verimliliği standartlarını (Energy Star, ErP Lot6 vb.) karşılar.
• Ayarlanabilir Parametreler: Ölü zaman (dead-time) ve yumuşak başlangıç (soft-start) gibi kritik parametreler harici bileşenlerle ayarlanabilir.

Başlıca Kullanım Alanları

• LCD/LED TV ve Monitör Güç Kaynakları
• Yüksek Güçlü AC/DC Adaptörler
• Sunucu ve Telekom Güç Kaynakları (PSU)
• LED Aydınlatma Sürücüleri
• Endüstriyel Güç Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Rezonans (resonant) bir güç kaynağının standart PWM güç kaynağına göre avantajı nedir?
→ Cevap: Rezonans güç kaynakları, anahtarlama elemanları (MOSFET'ler) üzerindeki stresi azaltan 'yumuşak anahtarlama' (soft switching) teknikleri kullanır. Bu, daha yüksek frekanslarda daha yüksek verimlilik ve daha düşük EMI (elektromanyetik girişim) gürültüsü ile sonuçlanır.

Soru: Bu entegre için bir PFC (Güç Faktörü Düzeltme) katı gerekir mi?
→ Cevap: Evet, SSC9512S gibi DC-DC dönüştürücü kontrolcüleri, genellikle bir PFC ön düzenleyici katından sonra kullanılır. PFC katı, şebekeden çekilen akımın sinüs formunda olmasını sağlayarak güç faktörünü iyileştirir ve harmonikleri azaltır.

SSC9512S ile yeni nesil, yüksek verimli ve düşük gürültülü güç kaynağı tasarımları gerçekleştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
