STL18N65M5 15A 650V PowerFlat (5x6) HV N-CH Mosfet

STL18N65M5, STMicroelectronics'in MDmesh™ V teknolojisini ve yenilikçi PowerFlat (5x6) kılıfını bir araya getiren, yüksek voltajlı bir N-Kanal güç Mosfet'idir. 650V gerilim dayanımı ve 15A akım kapasitesini son derece ince ve kompakt bir pakette sunar. Bu mosfet, düşük profil ve yüksek güç yoğunluğu gerektiren modern SMPS, LED sürücü ve adaptör tasarımları için idealdir.

STL18N65M5'nin Özellikleri ve Avantajları

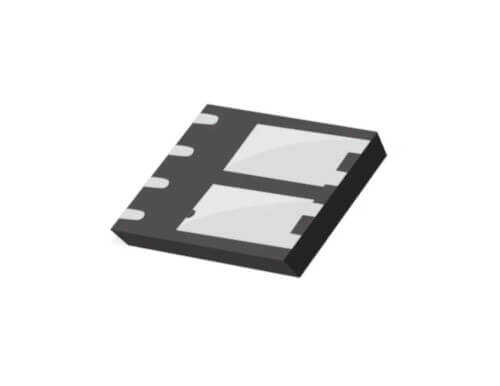

• PowerFlat (5x6) HV Kılıf: Sadece 1mm yüksekliğe sahip bu kompakt yüzey montaj kılıfı, DPAK'a kıyasla %50'den fazla alan tasarrufu sağlar ve mükemmel termal performans sunar.
• MDmesh™ V Teknolojisi: Bu gelişmiş teknoloji, alan başına son derece düşük bir RDS(on) değeri sunarak iletim kayıplarını minimize eder ve verimliliği en üst düzeye çıkarır.
• Yüksek Güç Yoğunluğu: Küçük boyutuna rağmen 15A akım ve 650V gerilim yönetimi kapasitesi ile modern, kompakt güç tasarımlarına olanak tanır.
• Düşük Gate Şarjı (Qg): Sınıfının en iyisi Qg değeri sayesinde yüksek anahtarlama frekanslarında bile verimli çalışır.
• Yüksek Sıcaklık Performansı: 150°C'ye kadar olan çalışma sıcaklıklarında bile kararlı ve güvenilir performans sergiler.

Başlıca Kullanım Alanları

• İnce Profil AC/DC Adaptörler ve Şarj Cihazları
• LED TV ve Monitör Güç Kaynakları
• Kompakt LED Aydınlatma Sürücüleri
• PFC (Güç Faktörü Düzeltme) Katları
• Sunucu ve Telekom Güç Kaynakları
• Tüm Düşük Profil Yüksek Verimli SMPS Tasarımları

Sık Sorulan Sorular (SSS)

PowerFlat (5x6) kılıfının termal avantajı nedir?
→ PowerFlat kılıfı, altındaki geniş metal yüzey (source pad) sayesinde ısıyı çok etkili bir şekilde PCB'ye aktarır. Geleneksel DPAK kılıfına göre daha iyi bir termal dirence (Rthj-case) sahiptir, bu da aynı güç seviyesinde daha serin çalışmasını veya daha yüksek güçlerde kullanılabilmesini sağlar.

Bu mosfet neden 'HV' (High Voltage) olarak adlandırılıyor?
→ 'HV' eki, bu PowerFlat kılıfının yüksek gerilim uygulamaları için özel olarak tasarlandığını belirtir. Kılıf içerisindeki pinler arasındaki kaçak mesafeleri (creepage distance), 650V gibi yüksek gerilimlerde güvenli çalışmayı garanti edecek şekilde artırılmıştır.

Kompakt, ince ve yüksek verimli güç kaynağı tasarımlarınızda STL18N65M5 ile yer ve güç sınırlarını zorlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
