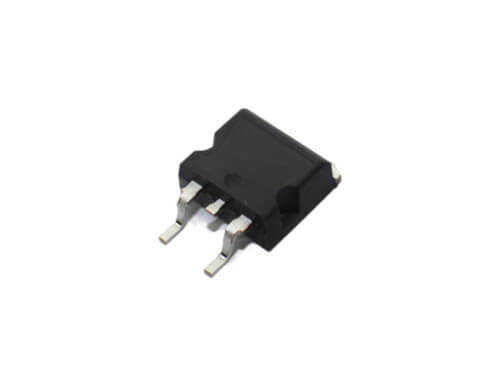

STPS30150CG 15A 150V D2PAK Şotki Diyot

STPS30150CG, STMicroelectronics tarafından üretilen, 150V'luk çok yüksek ters gerilim dayanımına sahip, ortak katotlu bir çift Şotki diyottur. Bu komponent, tek bir D2PAK kılıfı içinde her biri 15 Amper kapasiteli iki adet güç diyotu barındırır. Standart Şotki diyotların yetersiz kaldığı yüksek voltajlı uygulamalarda, düşük ileri gerilim düşümünün getirdiği verimlilik avantajını sunar. Özellikle yüksek frekanslı anahtarlamalı güç kaynakları (SMPS) ve solar invertörler için mükemmel bir seçimdir.

STPS30150CG 15A 150V D2PAK Şotki Diyot'nin Özellikleri ve Avantajları

• Çok Yüksek Ters Gerilim Dayanımı: 150 Volt'a kadar olan gerilimlere karşı dayanıklılık, zorlu endüstriyel ortamlarda yüksek güvenilirlik sağlar.
• Yüksek Akım Kapasitesi: Her bir diyot bacağı için 15A (toplamda 30A) akım taşıma kapasitesi sunar.
• Çift Diyot Yapısı (Ortak Katot): Tam dalga doğrultucu gibi devrelerin tasarımını basitleştirir ve PCB'de yer tasarrufu sağlar.
• Düşük İleri Gerilim Düşümü: Yüksek gerilimde bile güç kaybını minimize ederek sistem verimliliğini artırır.
• Yüksek Frekans Uyumluluğu: Çok hızlı anahtarlama kabiliyeti, SMPS uygulamalarında verimli çalışmayı garanti eder.
• D2PAK Güç Kılıfı: Yüzey montaj teknolojisi ile uyumlu olup, etkili bir termal yönetim sunar.

Başlıca Kullanım Alanları

• Yüksek Frekanslı Anahtarlamalı Güç Kaynakları (SMPS)
• Solar İnvertörler ve Güç Sistemleri
• Güç Faktörü Düzeltme (PFC) Devreleri
• Yüksek Voltajlı DC-DC Dönüştürücüler
• Endüstriyel Kaynak Makineleri
• Yüksek Güçlü Serbest Dolaşım (Freewheeling) Diyot Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: 150V'luk bir Şotki diyot, ultra-hızlı bir silikon diyota göre ne avantaj sağlar?
→ Cevap: Geleneksel olarak 100V üzerindeki uygulamalarda ultra-hızlı silikon diyotlar kullanılırdı. STPS30150CG gibi 150V'luk bir Şotki diyot, benzer hız özelliklerine sahipken çok daha düşük bir ileri gerilim düşümüne (Vf) sahiptir. Bu, özellikle yüksek akımlarda, silikon diyota kıyasla çok daha az güç kaybı ve daha az ısınma anlamına gelir, bu da sistemin verimliliğini doğrudan artırır.

Soru: Komponent adındaki 'C' ve 'G' harfleri ne anlama geliyor?
→ Cevap: STMicroelectronics parça numaralandırmasında 'C' harfi genellikle 'Common Cathode' yani Ortak Katotlu çift diyot yapısını belirtir. 'G' harfi ise genellikle ürünün belirli bir teknoloji serisine veya yeşil (çevre dostu, RoHS uyumlu) standartlara ait olduğunu gösterir. Kesin bilgi için her zaman datasheet'e başvurulmalıdır.

150V'a varan yüksek gerilim dayanımıyla STPS30150CG, zorlu güç dönüştürme uygulamalarınız için güvenilir bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
