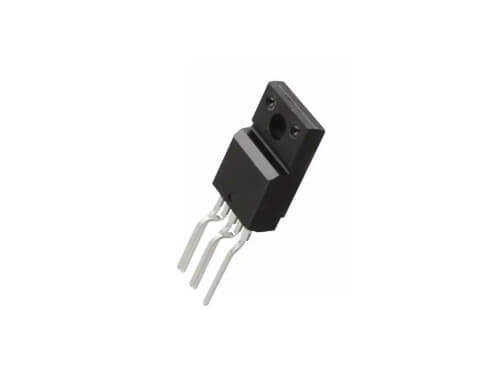

STRD6004X - D6004X TO-220F/5

STRD6004X (veya D6004X), Sanken tarafından geliştirilen ve özellikle anahtarlamalı güç kaynaklarında (SMPS) kullanılmak üzere tasarlanmış bir yarı rezonans (quasi-resonant) mod kontrol entegresidir. TO-220F/5 tam yalıtımlı kılıfı ile bu IC, yüksek verimlilik, düşük EMI (Elektromanyetik Girişim) ve güvenilir koruma özelliklerini bir araya getirir.

STRD6004X - D6004X TO-220F/5'nin Özellikleri ve Avantajları

• Yarı Rezonans Modu: Bu çalışma modu, anahtarlama kayıplarını azaltarak verimliliği artırır ve elektromanyetik gürültüyü (EMI) önemli ölçüde düşürür.
• Entegre Güç MOSFET'i: Yüksek voltajlı bir güç MOSFET'ini kontrol devresiyle aynı kılıfta barındırarak devre tasarımını basitleştirir.
• Kapsamlı Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı voltaj koruması (OVP) ve termal kapatma (TSD) gibi çoklu koruma devreleri içerir.
• Yalıtımlı Kılıf: TO-220F/5 ('Full-Pack') kılıfı sayesinde ek bir yalıtkan ped gerektirmeden doğrudan metal soğutucuya monte edilebilir.
• Kararlı Çalışma: Dahili başlangıç devresi ve kararlı çalışma için gerekli diğer özelliklerle donatılmıştır.

Başlıca Kullanım Alanları

• LCD/LED TV ve Monitör Güç Kaynakları
• Yüksek Verimli AC/DC Adaptörler
• Uydu Alıcıları ve Set-Top Box'lar
• Beyaz Eşya Kontrol Kartları
• Endüstriyel Ekipman Güç Kaynakları

Sık Sorulan Sorular (SSS)

Yarı rezonans (quasi-resonant) modunun standart PWM'den farkı nedir?
→ Standart PWM kontrolcüler sabit bir frekansta çalışırken, yarı rezonans kontrolcüler anahtarlama anındaki voltajın minimum olduğu noktayı (vadiyi) algılayarak anahtarlama yaparlar. Bu 'yumuşak anahtarlama' (soft switching) tekniği, verimliliği artırır ve gürültüyü azaltır.

Bu entegre arızalıysa güç kaynağında ne gibi belirtiler görülür?
→ Genellikle güç kaynağının hiç çalışmaması, çıkış voltajı vermemesi, sigortayı attırması veya çalışmaya çalışıp hemen korumaya geçmesi (cıvıltı sesi) gibi belirtiler bu entegrenin arızalı olabileceğine işaret eder.

Modern, verimli ve düşük gürültülü güç kaynağı tasarımları ve onarımları için STRD6004X entegresini tercih edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
