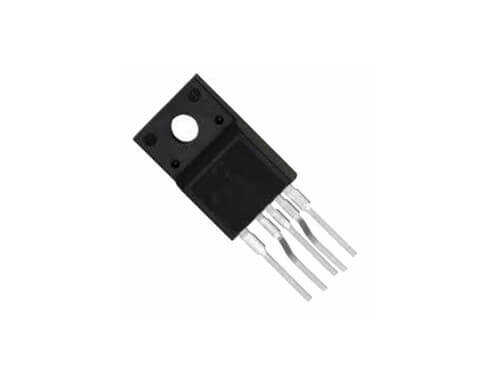

STRF6354 - F6354 TO-3PF/5 Anahtarlamalı Güç Kaynağı Entegresi

STRF6354, yüksek verimli ve güvenilir anahtarlamalı güç kaynakları (SMPS) tasarlamak için kullanılan bir quasi-resonant (QR) kontrol entegresidir. İçerisinde hem kontrol devresini hem de yüksek voltajlı bir güç MOSFET'ini barındıran bu hibrit komponent, kompakt ve güçlü güç kaynağı tasarımlarını mümkün kılar. TO-3PF/5 kılıfı, mükemmel termal performans ve kolay montaj sağlar.

STRF6354'ün Özellikleri ve Avantajları

• Quasi-Resonant (QR) Çalışma: Bu mod, anahtarlama kayıplarını minimuma indirerek güç kaynağının verimliliğini artırır ve EMI (Elektromanyetik Girişim) seviyesini düşürür.
• Entegre Güç MOSFET'i: Harici bir MOSFET ihtiyacını ortadan kaldırarak devre tasarımını basitleştirir, bileşen sayısını ve kart boyutunu azaltır.
• Kapsamlı Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı voltaj koruması (OVP) ve termal kapatma (TSD) gibi dahili güvenlik özellikleri barındırır.
• TO-3PF/5 Kılıf: Güçlü ve izoleli bu kılıf tipi, entegrenin ürettiği ısıyı bir soğutucuya verimli bir şekilde aktarmasını sağlar.
• Düşük Bekleme Gücü Tüketimi: Cihaz bekleme modundayken enerji verimliliği standartlarını karşılamaya yardımcı olur.

Başlıca Kullanım Alanları

• LCD/LED Televizyon ve monitör güç kaynakları
• Yazıcı ve fotokopi makineleri için SMPS devreleri
• Endüstriyel ekipman güç üniteleri
• AC/DC adaptörler ve şarj cihazları
• Beyaz eşya kontrol kartları

Sık Sorulan Sorular (SSS)

Soru: Quasi-Resonant (QR) modunun standart PWM moduna göre avantajı nedir?
→ QR modu, MOSFET'in en düşük voltaj seviyesinde (vadi anahtarlama) açılmasını sağlayarak anahtarlama kayıplarını azaltır. Bu durum, daha yüksek verimlilik ve daha düşük elektromanyetik gürültü ile sonuçlanır.

Soru: TO-3PF/5 kılıfı 'izoleli' ne demektir?
→ Bu kılıfın metal montaj tırnağının plastik bir malzeme ile kaplı olduğu anlamına gelir. Bu sayede, entegreyi soğutucuya monte ederken ek bir yalıtkan ped kullanmaya gerek kalmaz, bu da montajı kolaylaştırır.

Yüksek verimli ve güvenilir SMPS tasarımlarınız için hepsi bir arada çözüm: STRF6354!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel bilgi için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
