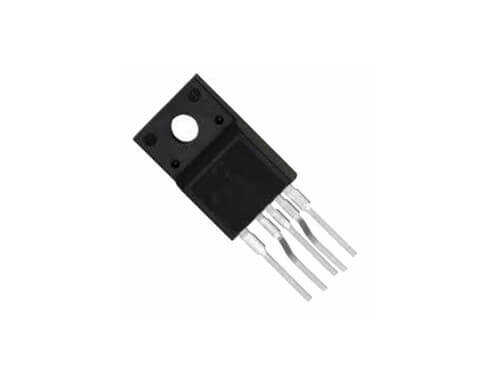

STRF6668B - F6668B TO-3PF/5

STRF6668B (veya kısaca F6668B), Sanken tarafından üretilen bir off-line quasi-resonant anahtarlamalı güç kaynağı (SMPS) kontrol entegresidir. İçerisinde yüksek voltajlı bir güç MOSFET'i ve kontrol devresini barındıran bu entegre, özellikle TV'ler, monitörler ve diğer elektronik cihazların güç kaynaklarında yaygın olarak kullanılır. TO-3PF/5 kılıfı, yüksek güç ve etkin ısı dağılımı için tasarlanmıştır.

STRF6668B - F6668B TO-3PF/5'nin Özellikleri ve Avantajları

• Yüksek Verimlilik: Quasi-resonant (yarı-rezonans) çalışma modu sayesinde anahtarlama kayıplarını azaltır ve güç kaynağının verimliliğini artırır.
• Dahili Güç MOSFET'i: Yüksek voltaj ve akım kapasitesine sahip bir MOSFET içerir, bu da harici bir anahtarlama elemanı ihtiyacını ortadan kaldırır.
• Kapsamlı Koruma Devreleri: Aşırı akım koruması (OCP), aşırı voltaj koruması (OVP) ve termal kapatma (TSD) gibi birçok dahili koruma özelliğine sahiptir.
• Düşük Bekleme Gücü: Otomatik bekleme (Burst Mode) fonksiyonu sayesinde yüksüz durumda çok düşük güç tüketimi sağlar.
• Sağlam Kılıf Yapısı: TO-3PF/5 kılıfı, elektriksel izolasyon sağlar ve bir soğutucuya kolayca monte edilerek ısıyı etkin bir şekilde dağıtır.

Başlıca Kullanım Alanları

• LCD ve Plazma TV güç kaynakları (PSU).
• CRT monitör ve televizyon besleme katları.
• Beyaz eşya (çamaşır makinesi, buzdolabı) kontrol kartları.
• Endüstriyel güç kaynakları ve adaptörler.
• Ses sistemleri ve anfi besleme devreleri.

Sık Sorulan Sorular (SSS)

Soru: STRF6668B entegresi neden arızalanır?
→ Bu tür güç entegrelerinin arızalanmasının en yaygın nedenleri arasında şebeke voltajındaki ani dalgalanmalar, çıkış katındaki kısa devreler, yetersiz soğutma ve çevresindeki elektrolitik kapasitörlerin zamanla kuruyarak özelliklerini kaybetmesi yer alır.

Soru: Quasi-resonant (yarı-rezonans) modunun avantajı nedir?
→ Bu mod, MOSFET'in en düşük voltaj seviyesinde (vadi anahtarlaması) devreye girmesini sağlar. Bu sayede anahtarlama anındaki güç kaybı minimize edilir, bu da daha yüksek verimlilik ve daha az elektromanyetik girişim (EMI) anlamına gelir.

Güç kaynağı onarımlarınızda ve tasarımlarınızda kararlılık ve verimlilik için STRF6668B'yi güvenle kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
