STRF6707A - F6707A TO-3PF/5

STRF6707A, yüksek verimlilik ve güvenilirlik sunan, quasi-rezonans (sözde-rezonans) modunda çalışan bir anahtarlamalı güç kaynağı (SMPS) kontrol entegresidir. İçerisinde güç MOSFET'i ve kontrol devresini barındıran bu entegre, özellikle CRT televizyonlar ve monitörler gibi cihazların güç katlarında yaygın olarak kullanılmıştır. TO-3PF/5 kılıf yapısı, yüksek güç uygulamalarında etkili bir ısı dağılımı sağlar.

STRF6707A'nin Özellikleri ve Avantajları

• Quasi-Rezonans Modu: Bu çalışma modu sayesinde anahtarlama kayıplarını minimize eder ve elektromanyetik girişimi (EMI) azaltır.
• Entegre Güç MOSFET: Harici bir MOSFET ihtiyacını ortadan kaldırarak devre tasarımını basitleştirir ve yerden tasarruf sağlar.
• Dahili Koruma Devreleri: Aşırı akım koruması (OCP), aşırı gerilim koruması (OVP) ve termal kapatma (TSD) gibi özelliklerle donatılmıştır.
• Yüksek Verimlilik: Düşük anahtarlama kayıpları sayesinde %80'in üzerinde verimlilik sunarak enerji tasarrufu sağlar.
• Geniş Giriş Gerilim Aralığı: Farklı şebeke gerilimlerinde kararlı bir şekilde çalışabilir.

Başlıca Kullanım Alanları

• CRT Televizyon ve Monitör Güç Kaynakları
• Anahtarlamalı Güç Kaynakları (SMPS)
• Beyaz Eşya Güç Kartları
• Endüstriyel Güç Adaptörleri
• Video ve Ses Cihazları

Sık Sorulan Sorular (SSS)

STRF6707A arızalandığında yerine muadil olarak ne kullanılabilir?
→ STRF6707A'nın pin yapısı ve çalışma prensibi oldukça spesifiktir. En iyi performans ve güvenlik için orijinal veya birebir aynı kodlu entegreyi kullanmanız tavsiye edilir. Muadil kullanımı devre üzerinde modifikasyon gerektirebilir.

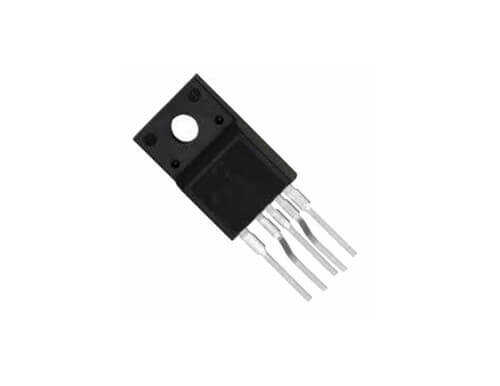

Bu entegrenin TO-3PF/5 kılıfı ne anlama geliyor?
→ Bu, entegrenin fiziksel paket tipini ifade eder. 'TO-3P' yüksek güç transistörleri için kullanılan bir kılıf türüdür, 'F' harfi genellikle tam yalıtımlı (Full-Pack) olduğunu belirtir ve '5' bacak sayısını ifade eder. Bu yapı, soğutucuya kolay montaj imkanı tanır.

STRF6707A entegresi ile güç kaynağı devrelerinizi verimli, güvenilir ve daha az EMI üretecek şekilde onarın veya tasarlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
