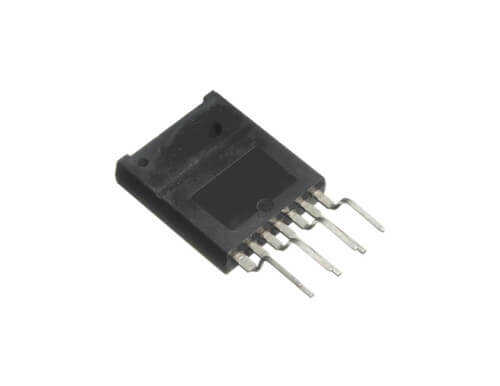

STRM6548 ZIP-7

STRM6548, Sanken tarafından üretilen, yüksek verimli bir anahtarlamalı güç kaynağı (SMPS) kontrol entegresidir. Özellikle quasi-resonant (yarı rezonans) topolojisi için tasarlanmış olan bu komponent, içerisinde bir güç MOSFET'i ve kontrol devresini barındırır. ZIP-7 kılıfı, güç uygulamaları için kompakt ve etkili bir çözüm sunar.

STRM6548 ZIP-7'nin Özellikleri ve Avantajları

• Yarı Rezonans Modu: Bu mod sayesinde anahtarlama kayıplarını minimuma indirir, verimliliği artırır ve EMI (Elektromanyetik Girişim) gürültüsünü azaltır.
• Dahili Güç MOSFET'i: Yüksek voltaj ve akım kapasitesine sahip bir güç MOSFET'ini entegre ederek harici sürücü devresi ihtiyacını ortadan kaldırır.
• Kapsamlı Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı voltaj koruması (OVP) ve termal kapatma (TSD) gibi özelliklerle güvenli bir çalışma sağlar.
• Burst Mod Çalışma: Düşük yük koşullarında burst moda geçerek bekleme (standby) modundaki güç tüketimini önemli ölçüde azaltır.
• Kompakt ZIP-7 Kılıf: Az yer kaplayan ve montajı kolay olan bu kılıf, yoğun tasarımlar için idealdir.

Başlıca Kullanım Alanları

• LCD/LED Televizyon Güç Kaynakları: Modern televizyonların ana ve bekleme güç devrelerinde.
• Adaptörler ve Şarj Cihazları: Yüksek verimlilik gerektiren dizüstü bilgisayar adaptörleri ve diğer şarj aletleri.
• Beyaz Eşya Kontrol Kartları: Çamaşır makinesi, bulaşık makinesi gibi cihazların elektronik kontrol ünitelerinde.
• Yardımcı Güç Kaynakları (Auxiliary Power Supplies): Endüstriyel cihazlar ve ses sistemleri için yardımcı besleme devrelerinde.

Sık Sorulan Sorular (SSS)

Soru: 'Quasi-Resonant' (Yarı Rezonans) modunun avantajı nedir?
→ Cevap: Bu çalışma modu, MOSFET'in en düşük voltajda (vadi anında) anahtarlanmasını sağlar. Bu 'yumuşak anahtarlama' (soft switching) sayesinde anahtarlama kayıpları azalır, bu da daha yüksek verimlilik ve daha düşük ısı üretimi anlamına gelir.

Soru: STRM6548 için harici bir soğutucu gerekli midir?
→ Cevap: Evet, özellikle yüksek güç uygulamalarında entegrenin ürettiği ısıyı dağıtmak için ZIP-7 kılıfının metal kısmına uygun boyutlarda bir alüminyum soğutucu monte edilmesi şiddetle tavsiye edilir.

Yüksek verimli ve düşük gürültülü SMPS tasarımlarınız için STRM6548 ile modern bir çözüm elde edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
