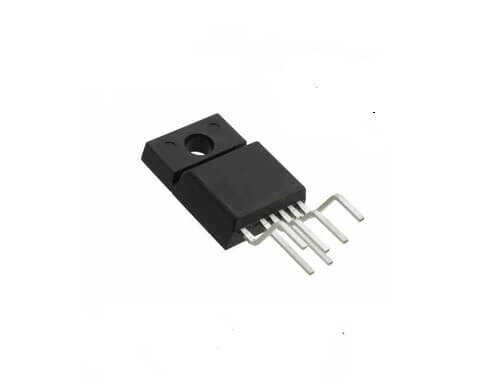

STRW6251 Anahtarlamalı Güç Kaynağı (SMPS) Kontrol Entegresi

STRW6251, Sanken tarafından üretilen, yüksek verimli ve kompakt anahtarlamalı güç kaynakları (SMPS) tasarlamak için kullanılan bir quasi-resonant (yarı-rezonans) kontrol entegresidir. Bu entegre, bir güç MOSFET'i ile bir kontrol IC'sini tek bir pakette birleştirerek devre tasarımını büyük ölçüde basitleştirir. Özellikle 100W altındaki AC/DC adaptörler ve güç kaynakları için ideal olan STRW6251, düşük bekleme gücü tüketimi ve yüksek verimliliği ile öne çıkar.

STRW6251'nin Özellikleri ve Avantajları

• Entegre Güç MOSFET'i: Harici bir güç anahtarlama elemanına olan ihtiyacı ortadan kaldırır, yerden ve maliyetten tasarruf sağlar.
• Quasi-Resonant Çalışma: Anahtarlama kayıplarını en aza indirerek yüksek verimlilik ve düşük EMI (Elektromanyetik Girişim) gürültüsü sağlar.
• Düşük Bekleme Gücü Tüketimi: Otomatik bekleme modu ve 'burst' çalışma özellikleri sayesinde bekleme durumunda minimum enerji harcar.
• Kapsamlı Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı gerilim koruması (OVP), aşırı yük koruması (OLP) ve termal kapatma (TSD) gibi birçok dahili koruma içerir.
• Bottom-Skip Fonksiyonu: Hafif yüklerde artan anahtarlama frekansını sınırlayarak transformatörden gelebilecek sesli gürültüyü önler.

Başlıca Kullanım Alanları

• LCD/LED Televizyon ve Monitör Güç Kaynakları
• Yazıcı, Tarayıcı ve Ofis Ekipmanları Adaptörleri
• Beyaz Eşya Kontrol Kartları
• DVD/Blu-ray Oynatıcılar ve Set-Top Box'lar
• Genel Amaçlı AC/DC Güç Adaptörleri

Sık Sorulan Sorular (SSS)

STRW6251'nin benzerlerinden farkı nedir?
→ STRW6251'in en büyük farkı, anahtarlama anında MOSFET üzerindeki gerilimin en düşük olduğu anı (vadiyi) tespit ederek anahtarlama yapan quasi-resonant kontrol metodudur. Bu, standart PWM kontrolcülerine göre daha yüksek verimlilik ve daha düşük elektromanyetik gürültü seviyeleri sunar.

Bu entegreyi tamir amaçlı değiştirirken nelere dikkat etmeliyim?
→ Bu entegre, bir serinin parçasıdır (STRW6251, 6252, 6253 vb.). Her numara farklı bir güç seviyesi ve dahili MOSFET RDS(on) direncine karşılık gelir. Değişim yaparken mutlaka orijinali ile aynı numaralı entegreyi kullanmalısınız. Aksi takdirde devre düzgün çalışmayabilir veya hasar görebilir.

STRW6251 ile modern, verimli ve güvenilir güç kaynağı tasarımları oluşturun, enerji verimliliği standartlarını kolayca karşılayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
