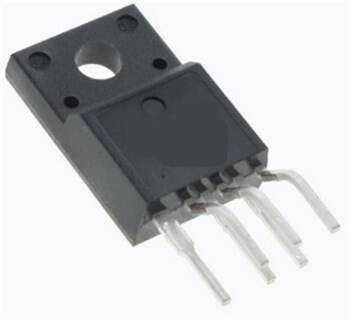

STRW6262A TO-220/5

STRW6262A, Sanken tarafından üretilen, bir anahtarlamalı güç kaynağı (SMPS) kontrol entegresidir. İçerisinde yüksek gerilim MOSFET ve PWM kontrol devresini bir arada barındıran bu entegre, özellikle off-line flyback dönüştürücü tasarımlarını basitleştirmek için geliştirilmiştir. TO-220/5 kılıfı sayesinde montajı kolaydır ve verimli bir güç kaynağı tasarımı için gereken tüm temel fonksiyonları sunar.

STRW6262A'nın Özellikleri ve Avantajları

• Entegre Çözüm: Güç MOSFET'i ve kontrol devresini tek bir pakette birleştirerek harici komponent sayısını azaltır.
• Geniş Giriş Gerilimi Aralığı: Evrensel AC giriş voltajları (85-265VAC) ile çalışabilen tasarımlar için uygundur.
• Dahili Koruma Fonksiyonları: Aşırı akım koruması (OCP), aşırı gerilim koruması (OVP) ve termal kapatma (TSD) gibi özelliklere sahiptir.
• Frekans Titreşim (Jitter) Fonksiyonu: EMI (Elektromanyetik Girişim) gürültüsünü azaltarak daha temiz bir çalışma sağlar.
• Standby Modunda Düşük Güç: Bekleme modunda enerji verimliliği standartlarını karşılamak için düşük güç tüketimi sunar.
• Kolay Montaj: TO-220/5 kılıfı, soğutucuya kolayca monte edilerek termal yönetimi basitleştirir.

Başlıca Kullanım Alanları

• LCD TV ve Monitör Güç Kaynakları
• Beyaz Eşya Kontrol Kartları (Çamaşır Makinesi, Bulaşık Makinesi)
• DVD/Blu-ray Oynatıcılar ve Uydu Alıcıları için Adaptörler
• Endüstriyel Güç Kaynakları
• Genel Amaçlı SMPS Devreleri

Sık Sorulan Sorular (SSS)

Soru: STRW6262A kaç watt'a kadar güç kaynaklarında kullanılabilir?
→ Çıkış gücü kapasitesi, giriş voltajı, soğutma ve trafo tasarımına bağlı olarak değişir. Genellikle 50-80 Watt aralığındaki flyback tipi güç kaynaklarında tercih edilmektedir. Detaylı bilgi için datasheet'teki tasarım tablolarını inceleyiniz.

Soru: Bu entegre neden 5 bacaklı bir TO-220 kılıfında?
→ Standart 3 bacaklı TO-220'den farklı olarak, ek bacaklar kontrol devresinin VCC beslemesi, geri besleme (feedback) ve akım algılama gibi fonksiyonları için kullanılır. Bu da entegre bir çözüm sunmasını sağlar.

STRW6262A ile verimli, güvenilir ve kompakt SMPS tasarımları gerçekleştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
