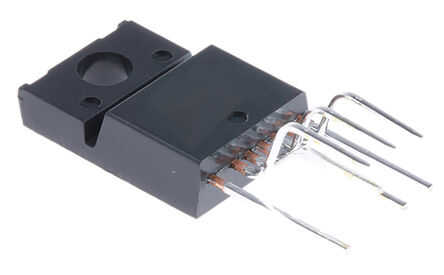

STRY6473 - Y6473 TO-220F

STRY6473, Sanken Electric tarafından üretilen, yüksek verimli bir yarı rezonans (quasi-resonant) çevrimdışı flyback anahtarlama regülatörüdür. Bu entegre, bir güç MOSFET'ini ve gelişmiş bir kontrol IC'sini tek bir pakette birleştirir. Özellikle LCD TV'ler ve monitörler gibi cihazların güç kaynaklarında kullanılmak üzere tasarlanmıştır. Tamamen izole edilmiş TO-220F kılıfı, güvenli montaj sağlar.

STRY6473'ün Özellikleri ve Avantajları

• Yarı Rezonans Çalışma: Bu çalışma modu, MOSFET'in en düşük gerilimde anahtarlanmasını (valley switching) sağlayarak anahtarlama kayıplarını ve EMI gürültüsünü önemli ölçüde azaltır.
• Yüksek Verimlilik: Düşük anahtarlama kayıpları sayesinde, özellikle hafif ve orta yüklerde yüksek verimlilik sunar, bu da enerji tasarrufu sağlar.
• Dahili Koruma Özellikleri: Aşırı akım koruması (pulse-by-pulse), aşırı gerilim koruması (OVP) ve termal kapatma (TSD) gibi kapsamlı ve güvenilir koruma devreleri içerir.
• Dahili Başlangıç Devresi: Entegre başlangıç devresi, harici başlangıç dirençlerine olan ihtiyacı ortadan kaldırarak devre tasarımını basitleştirir.
• İzole Kılıf: TO-220F (fully-molded) kılıfı, entegrenin metal sekmesinin tamamen plastik ile kaplı olduğu anlamına gelir, bu da soğutucuya monte edilirken ek bir yalıtım pedi gerektirmez.

Başlıca Kullanım Alanları

• LCD ve LED TV Güç Kaynakları
• Monitör ve Hepsi Bir Arada (AIO) Bilgisayar Güç Kaynakları
• Yüksek Verimli AC/DC Adaptörler
• Set-Top Box ve Dijital Medya Oynatıcılar
• Yardımcı Güç Kaynakları (Auxiliary PSUs)

Sık Sorulan Sorular (SSS)

Yarı rezonans (quasi-resonant) modunun standart PWM'e göre avantajı nedir?
→ Yarı rezonans modu, anahtarlama anındaki gerilimi minimize ederek verimliliği artırır ve daha düşük elektromanyetik girişim (EMI) üretir. Bu, daha küçük ve daha verimli filtre bileşenleri kullanılmasına olanak tanır.

STRY6473'ü değiştirirken nelere dikkat etmeliyim?
→ Bu entegre, belirli bir güç kaynağı tasarımı için optimize edilmiştir. Değiştirilirken, çevre bileşenlerin (transformatör, optokuplör, vb.) arızalı olup olmadığını kontrol etmek ve tam olarak aynı parça numarası ile değiştirmek önemlidir.

STRY6473 ile modern ekranların güç kaynaklarında yüksek verimlilik ve düşük gürültü elde edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir ve değişiklik gösterebilir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
