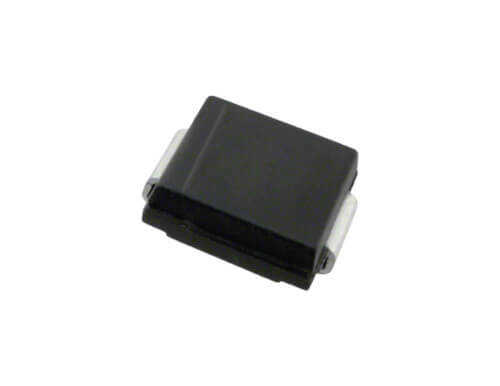

STTH3R06S 3A 600V DO214AB (SMC)

STTH3R06S, yüksek frekanslı güç dönüştürme uygulamalarında verimliliği en üst düzeye çıkarmak için tasarlanmış, 3A akım ve 600V gerilim değerlerine sahip bir ultra hızlı (ultrafast) doğrultucu diyottur. Güçlü DO214AB (SMC) yüzey montaj kılıfı, mükemmel ısı dağılımı sağlayarak 3A'lik akımı zorlu koşullarda bile güvenle yönetmesine olanak tanır. Düşük anahtarlama kayıpları ve yumuşak toparlanma karakteristiği ile öne çıkar.

STTH3R06S'nin Özellikleri ve Avantajları

• Ultra Hızlı Performans: Çok düşük ters toparlanma süresi (trr), yüksek frekanslı anahtarlamalı devrelerde enerji kayıplarını minimuma indirir.
• SMC Kılıf ile Yüksek Güç Kapasitesi: SMA ve SMB kılıflarından daha büyük olan SMC kılıfı, daha iyi termal performans sunar ve daha yüksek akımları destekler.
• Yumuşak Toparlanma (Soft Recovery): Anahtarlama esnasında oluşan voltaj ve akım piklerini (ringing) ve elektromanyetik paraziti (EMI) azaltır.
• Yüksek Gerilim Dayanımı: 600V'luk değeri, birçok endüstriyel ve şebekeye bağlı güç devresi için idealdir.
• Yüksek Verimlilik: Düşük anahtarlama ve iletim kayıpları sayesinde, daha az ısınan ve daha verimli çalışan güç kaynakları tasarlamanızı sağlar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS)
• Güç Faktörü Düzeltme (PFC) devreleri
• Yüksek frekanslı DC-DC dönüştürücüler
• Kaynak makineleri ve endüstriyel invertörler
• Serbest geçiş (freewheeling) diyotu olarak motor sürücülerinde

Sık Sorulan Sorular (SSS)

Bu diyot standart bir doğrultucu diyot yerine kullanılabilir mi?
→ Evet, kullanılabilir, ancak genellikle daha maliyetlidir. STTH3R06S'nin asıl avantajı yüksek frekanslardaki performansıdır. Eğer devreniz düşük frekanslı (örneğin 50/60Hz şebeke doğrultma) ise, standart bir diyot daha ekonomik bir çözüm olabilir. Ancak hızın önemli olduğu SMPS gibi uygulamalarda bu diyot büyük fark yaratır.

SMC kılıfının SMB kılıfına göre avantajı nedir?
→ SMC (DO-214AB), SMB'den (DO-214AA) daha büyük bir yüzey alanına ve daha büyük lehim pedlerine sahiptir. Bu, daha yüksek güç (daha fazla akım) taşımasına ve ürettiği ısıyı PCB'ye daha etkili bir şekilde yaymasına olanak tanır. Kısacası, daha yüksek güç uygulamaları için daha uygundur.

STTH3R06S ultra hızlı diyot ile güç devrelerinizde verimlilik ve güvenilirlik sınırlarını zorlayın!

Not: Bu sayfadaki bilgiler yalnızca referans amaçlıdır. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
