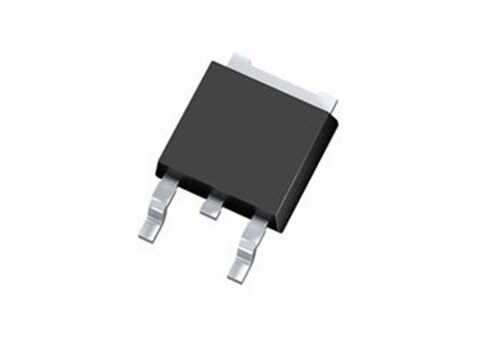

SUD50P04-13L-E3-VB - 50P04 DPAK Mosfet - Transistör

Vishay Siliconix tarafından üretilen SUD50P04-13L-E3-VB, P-Kanal TrenchFET® güç MOSFET'idir. Özellikle düşük voltajlı, yüksek akımlı güç yönetimi uygulamaları için tasarlanmıştır. Sahip olduğu son derece düşük Rds(on) değeri ve kompakt DPAK (TO-252) kılıfı sayesinde, batarya yönetim sistemleri, yük anahtarları ve DC-DC dönüştürücüler gibi alanlarda yüksek verimlilik ve performans sunar.

SUD50P04-13L-E3-VB'nin Özellikleri ve Avantajları

• P-Kanal Tasarım: Özellikle high-side anahtarlama uygulamalarında sürücü devresini basitleştirir.
• Çok Düşük Rds(on): 13 mΩ (@ VGS=-10V) gibi oldukça düşük bir dirence sahip olması, iletim kayıplarını minimize eder ve verimliliği artırır.
• TrenchFET® Teknolojisi: Yüksek hücre yoğunluğu sağlayarak performansı ve güç verimliliğini optimize eder.
• DPAK Yüzey Montaj Kılıfı: Otomatik montaj hatlarına uygun, kompakt ve termal olarak verimli bir paket yapısı sunar.
• Düşük Gerilim Çalışması: -40V Drain-Source (Vds) voltajı ile modern düşük voltajlı sistemler için idealdir.
• AEC-Q101 Sertifikalı: Otomotiv endüstrisi standartlarına uygunluğu, yüksek güvenilirlik gerektiren uygulamalar için bir avantajdır.

Başlıca Kullanım Alanları

• Otomotiv Güç Yönetimi ve Anahtarlama
• Batarya Koruma ve Şarj Devreleri
• Yük Anahtarları (Load Switches)
• DC-DC Güç Dönüştürücüler
• Endüstriyel Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

Bu MOSFET neden P-Kanal? Hangi durumlarda N-Kanal yerine tercih edilir?
→ P-Kanal MOSFET'ler, özellikle pozitif voltaj hattını (high-side) anahtarlamak için kullanıldığında sürücü devresini basitleştirir. N-Kanal MOSFET'i high-side'da sürmek için genellikle ek bir 'bootstrap' veya 'charge pump' devresi gerekirken, P-Kanal MOSFET daha basit bir şekilde sürülebilir.

DPAK kılıfının montajı nasıl yapılır?
→ DPAK (TO-252), bir yüzey montaj (SMD/SMT) komponentidir. PCB üzerine lehim pastası uygulandıktan sonra otomatik dizgi makineleri ile yerleştirilir ve reflow fırınında lehimlenir. Geniş tırnağı (tab), ısıyı PCB'deki bakır alana yayarak soğutmaya yardımcı olur.

Güç yönetimi devrelerinizde kompakt ve verimli bir çözüm için SUD50P04-13L-E3-VB P-Kanal MOSFET'i tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
