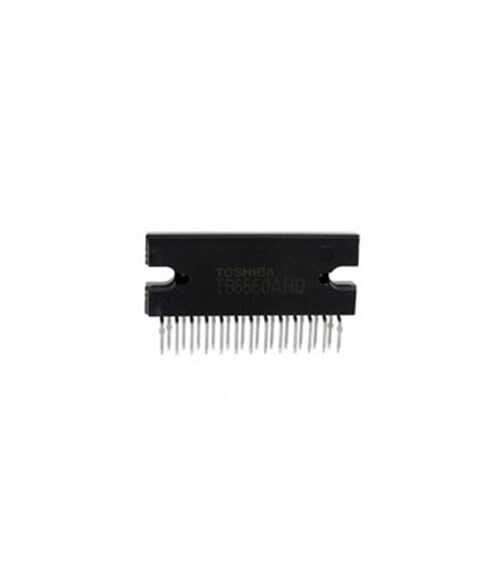

TB6560AHQ HZIP-25

TB6560AHQ, özellikle hobi ve profesyonel CNC makineleri, 3D yazıcılar ve otomasyon projelerinde yaygın olarak kullanılan, yüksek verimli bir step motor sürücü entegresidir. HZIP-25 kılıfı sayesinde mükemmel ısı dağılımı sağlayan bu entegre, chopper tipi PWM akım kontrolü ile motor performansını optimize eder.

TB6560AHQ'nun Özellikleri ve Avantajları

• Mikrostep Desteği: Tam, yarım, 1/8 ve 1/16 adım modlarını destekleyerek motorun daha pürüzsüz ve sessiz çalışmasını sağlar.
• Ayarlanabilir Akım Kontrolü: Harici bir referans gerilimi ile motor akımı kolayca ayarlanabilir, bu da farklı boyutlardaki motorlarla uyumluluk sağlar.
• Dahili Koruma Devreleri: Aşırı ısınma koruması (TSD) ve aşırı akım koruması (ISD) gibi entegre güvenlik özellikleri, hem sürücüyü hem de motoru korur.
• Yüksek Çıkış Akımı: 3.5A'e kadar tepe akımı sağlayarak NEMA17 ve NEMA23 gibi popüler step motorları rahatlıkla sürebilir.
• Kolay Entegrasyon: Basit STEP/DIR arayüzü sayesinde mikrodenetleyicilerle (Arduino, Raspberry Pi vb.) kolayca kontrol edilebilir.

Başlıca Kullanım Alanları

• CNC oyma ve freze makineleri
• 3D yazıcılar ve lazer kesiciler
• Robotik kollar ve otomasyon sistemleri
• Tekstil ve paketleme makineleri
• Hassas pozisyonlama gerektiren her türlü proje

Sık Sorulan Sorular (SSS)

Soru: TB6560AHQ kullanırken harici bir soğutucu (heatsink) gerekli midir?
→ Evet, özellikle yüksek akım seviyelerinde çalışırken kesinlikle gereklidir. HZIP-25 kılıfı, ısıyı verimli bir şekilde bir soğutucuya aktarmak için tasarlanmıştır. Yetersiz soğutma, entegrenin aşırı ısınarak kendini korumaya almasına neden olabilir.

Soru: Decay (azalma) modu ayarı ne işe yarar?
→ Decay modu, motor sargılarındaki akımın ne kadar hızlı azalacağını kontrol eder. 'Fast Decay' ve 'Slow Decay' modlarının karıştırılmasıyla motor titreşimleri azaltılabilir ve daha pürüzsüz bir hareket elde edilebilir. Bu ayar, sürücü kartı üzerindeki pinler aracılığıyla yapılır.

Hassas ve güçlü motor kontrolü gerektiren projeleriniz için TB6560AHQ ideal bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
