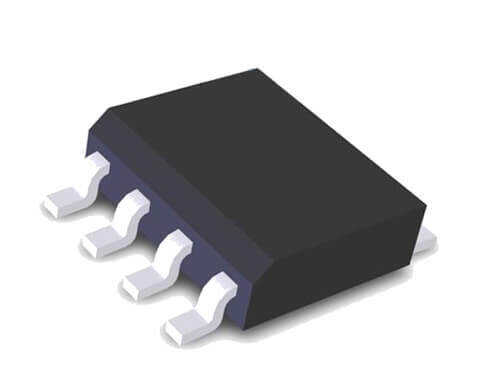

TC4420COA - TC4420 SOIC-8 MOSFET Sürücü Entegresi

TC4420COA, yüksek hızlı ve yüksek akımlı bir MOSFET sürücü entegresidir. Güç MOSFET'lerini ve IGBT'leri yüksek verimlilikle sürmek için tasarlanmıştır. Düşük giriş akımı ve hızlı anahtarlama süreleri sayesinde, güç kaynakları ve motor kontrol devreleri gibi performans gerektiren uygulamalar için ideal bir çözümdür.

TC4420COA'nin Özellikleri ve Avantajları

• Yüksek Tepe Çıkış Akımı: 6A'e kadar tepe akımı sağlayarak büyük MOSFET'leri hızla şarj ve deşarj edebilir.
• Geniş Çalışma Gerilimi: 4.5V ile 18V arasında geniş bir besleme aralığında çalışır, bu da onu çeşitli sistemlerle uyumlu kılar.
• Hızlı Anahtarlama Süreleri: Düşük gecikme süreleri (tipik olarak 40ns civarı) sayesinde yüksek frekanslı uygulamalarda verimliliği artırır.
• Düşük Giriş Akımı: Mantık seviyesi girişleri (logic-level inputs) doğrudan mikrodenetleyiciler veya diğer mantık entegreleri tarafından sürülebilir.
• Latch-Up Koruması: Dahili koruma mekanizması sayesinde 500mA'e kadar olan ters akımlara karşı dayanıklıdır.
• Kompakt Kılıf: SOIC-8 yüzey montajlı (SMD) kılıfı, devre kartlarında yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Dönüştürücüler
• Motor ve Solenoid Sürücü Devreleri
• Darbe Trafosu Sürücüleri (Pulse Transformer Drivers)
• Sınıf D (Class D) Ses Yükselteçleri
• Endüstriyel Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

Soru: TC4420COA ile TC4420EOA arasındaki fark nedir?
→ Temel fark çalışma sıcaklığı aralığıdır. 'C' serisi (COA) ticari sıcaklık aralığı olan 0°C ila +70°C için tasarlanmışken, 'E' serisi (EOA) endüstriyel sıcaklık aralığı olan -40°C ila +85°C için tasarlanmıştır.

Soru: Bu entegre, invert (eviren) bir sürücü müdür?
→ Evet, TC4420 invert (eviren) bir sürücüdür. Yani giriş sinyali HIGH (yüksek) olduğunda çıkış LOW (düşük) olur ve tam tersi. Evirmeyen (non-inverting) bir sürücüye ihtiyacınız varsa TC4429 modelini inceleyebilirsiniz.

Güç anahtarlama devrelerinizde hız ve kararlılığı TC4420COA ile bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
