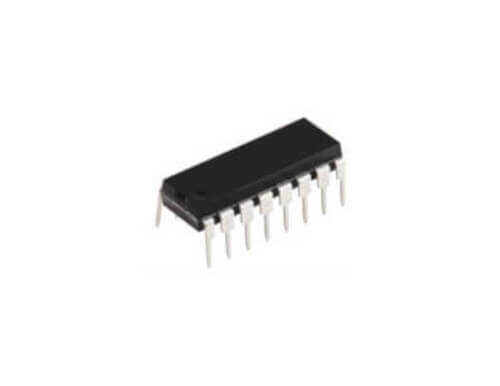

TDA2582 DIP-16

TDA2582, özellikle CRT (Katot Işınlı Tüp) tabanlı televizyon ve monitörlerde kullanılmak üzere tasarlanmış bir dikey saptırma (vertical deflection) kontrol entegresidir. Bu entegre, dikey osilatör, flyback jeneratörü ve sürücü katını tek bir çipte birleştirerek dikey tarama devresini oluşturmak için gerekli olan temel fonksiyonları sağlar. DIP-16 kılıfı, o dönemin through-hole teknolojisine uygun olarak üretilmiştir.

TDA2582'nin Özellikleri ve Avantajları

• Tam Entegrasyon: Dikey osilatör ve sürücü devresini bir araya getirerek harici bileşen sayısını azaltır ve devre tasarımını basitleştirir.
• Dahili Flyback Jeneratörü: Dikey taramanın geri dönüş (flyback) periyodu için gerekli olan yüksek voltajlı palsleri üretir.
• Frekans ve Faz Senkronizasyonu: Harici senkronizasyon sinyalleriyle dikey tarama frekansını ve fazını kilitleyerek stabil bir görüntü sağlar.
• Ayarlanabilir Parametreler: Dikey genlik (vertical amplitude) ve lineerlik gibi parametreler harici bileşenlerle kolayca ayarlanabilir.

Başlıca Kullanım Alanları

• CRT Televizyonların dikey saptırma devreleri
• CRT bilgisayar monitörleri
• Osiloskoplar ve diğer CRT tabanlı ekran sistemleri
• Elektronik onarım ve restorasyon projeleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre modern LCD/LED TV'lerde kullanılabilir mi?
→ Cevap: Hayır, TDA2582 spesifik olarak elektron demetini dikey olarak saptırmak için yüksek akım ve voltaj gerektiren CRT teknolojisi için tasarlanmıştır. LCD, LED veya OLED gibi modern ekran teknolojileri tamamen farklı çalışma prensiplerine sahiptir ve bu tür entegreleri kullanmazlar.

Soru: Dikey saptırma devresinde arıza olduğunda genellikle bu entegre mi bozulur?
→ Cevap: Evet, CRT TV onarımlarında ekranda tek bir yatay çizgi görülmesi gibi arızalar genellikle dikey saptırma devresindeki bir soruna işaret eder. TDA2582, bu devrenin kalbi olduğu için arızanın kaynağı olma olasılığı yüksektir. Ancak çıkış katındaki güç transistörleri veya pasif bileşenler de kontrol edilmelidir.

CRT tabanlı ekranların onarımı ve bakımı için temel bileşen olan TDA2582 dikey saptırma entegresini kullanabilirsiniz.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
