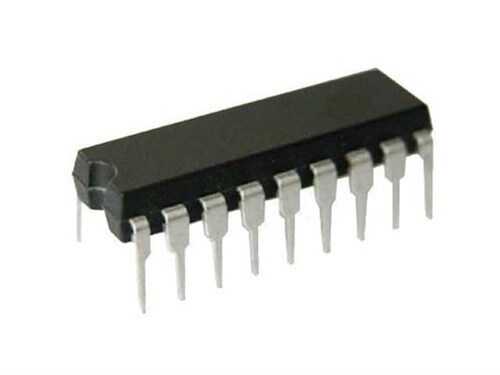

TDA2594 DIP-18 Yatay Kombinasyon Entegresi

TDA2594, renkli televizyon alıcılarının yatay saptırma (horizontal deflection) katı için tasarlanmış çok fonksiyonlu bir entegre devredir. Bu entegre, yatay osilatör, faz karşılaştırıcı ve çıkış sürücü gibi temel devreleri tek bir DIP-18 kılıfında birleştirir. Özellikle senkronizasyon sinyallerine karşı yüksek bağışıklığı ve kararlı çalışması ile bilinir, bu da onu TV tamiri ve analog video projeleri için önemli bir bileşen yapar.

TDA2594'ün Özellikleri ve Avantajları

• Yüksek Entegrasyon: Yatay saptırma için gerekli olan osilatör, senkronizasyon ve faz kontrol devrelerini içerir.
• Gürültüye Karşı Bağışıklık: Dahili faz kilitli döngü (PLL) sistemi, zayıf veya gürültülü video sinyallerinde bile kararlı bir yatay senkronizasyon sağlar.
• Doğrudan Sürücü Çıkışı: Yatay çıkış transistörünü sürmek için yeterli akım kapasitesine sahip bir sürücü katına sahiptir.
• X-Ray Koruması: Yüksek voltajın aşırı artması durumunda yatay osilatörü durdurarak X-ışını üretimini engelleyen bir koruma devresi içerir.
• Faz ve Frekans Kontrolü: Harici bileşenlerle yatay frekans ve faz hassas bir şekilde ayarlanabilir.
• DIP-18 Kılıf: Analog TV devre kartlarında yaygın olarak kullanılan ve montajı kolay bir kılıf yapısındadır.

Başlıca Kullanım Alanları

• Renkli CRT Televizyon Alıcıları
• Video Kaset Oynatıcılar (VCR)
• Analog Video Monitörleri
• CRT Projeksiyon Sistemleri
• Televizyon Tamiri ve Yedek Parça Olarak Kullanım

Sık Sorulan Sorular (SSS)

TDA2594'ün TDA2593 veya TDA2595 gibi modellerden farkı nedir?
→ Bu entegreler genellikle aynı aileye aittir ve benzer fonksiyonları yerine getirirler. Aralarındaki farklar genellikle çalışma voltajları, pin konfigürasyonları veya ek koruma özellikleri gibi küçük detaylarda olabilir. Birbirleri yerine kullanılmadan önce mutlaka datasheet'leri karşılaştırılmalıdır.

X-Ray koruması neden önemlidir?
→ CRT televizyonlarda, yatay çıkış katındaki bir arıza anormal derecede yüksek voltajların (EHT) oluşmasına neden olabilir. Bu yüksek voltaj, CRT tüpünden zararlı X-ışınlarının yayılmasına sebep olabilir. TDA2594 gibi entegrelerdeki koruma devresi, bu tehlikeli durumu algılayıp sistemi durdurarak güvenliği sağlar.

Analog TV tamir ve restorasyon projeleriniz için güvenilir bir yatay saptırma çözümü olan TDA2594'ü keşfedin!

Not: Bu sayfadaki bilgiler, ürünün temel özelliklerini ve kullanım alanlarını özetlemektedir. En güncel ve kesin teknik detaylar için lütfen üreticinin resmi 'datasheet' belgesini kontrol ediniz.
