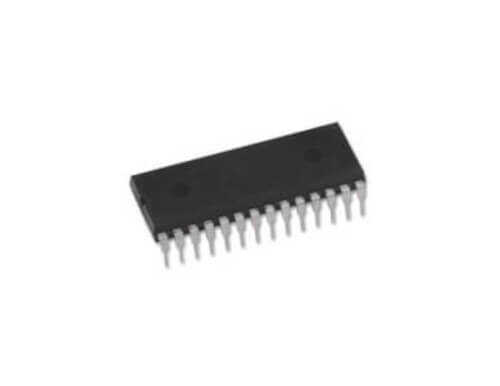

TDA3505 DIP-28W

TDA3505, PAL renk standardına sahip televizyon alıcıları için tasarlanmış bir renk kod çözücü (color decoder) ve video sinyal işlemci entegresidir. Kompozit video sinyalinden parlaklık (luminance) ve renk (chrominance) bilgilerini ayırarak RGB (Kırmızı, Yeşil, Mavi) sinyallerine dönüştürür. DIP-28W (Wide) kılıfı, ısı dağılımını iyileştirmek için daha geniş bir yapıya sahiptir.

TDA3505 DIP-28W'nin Özellikleri ve Avantajları

• PAL Kod Çözücü: PAL standardındaki renkli yayın sinyallerini doğru bir şekilde işlemek üzere optimize edilmiştir.
• Dahili ACC ve Renk Öldürücü: Otomatik Renk Kontrolü (ACC) devresi ile renk doygunluğunu sabit tutar. Renkli yayın olmadığında ise 'Color Killer' devresi ile renk devrelerini kapatarak parazitli renkleri engeller.
• RGB Matris ve Amplifikatörler: Çözümlenen renk ve parlaklık sinyallerini, CRT tüpünü sürmek için gerekli olan RGB sinyallerine dönüştüren dahili bir matris ve çıkış amplifikatörleri içerir.
• Harici Kontrol İmkanı: Parlaklık (brightness), kontrast (contrast) ve renk doygunluğu (saturation) gibi parametreler DC voltaj seviyeleri ile harici olarak kontrol edilebilir.
• Entegre Gecikme Hattı Sürücüsü: Parlaklık ve renk sinyallerini senkronize etmek için gereken harici gecikme hattını (delay line) sürmek için dahili bir sürücü devresine sahiptir.

Başlıca Kullanım Alanları

• PAL standardını kullanan eski model CRT televizyonlar.
• Video monitörleri ve endüstriyel ekranlar.
• Video sinyal dönüştürücü projeleri (Kompozit'ten RGB'ye).
• Elektronik onarım ve vintage teknoloji meraklıları için.

Sık Sorulan Sorular (SSS)

Soru: Televizyonumdaki renkler yanlış veya kararsız, sorun TDA3505 olabilir mi?
→ Evet, TDA3505 doğrudan renklerin işlenmesinden sorumlu olduğu için renklerle ilgili problemlerin (yanlış renk tonları, renklerin kayması, renklerin gidip gelmesi vb.) ana kaynağı olabilir. Ancak, sorunun entegreye bağlı kristalden veya çevresindeki pasif komponentlerden de kaynaklanabileceği unutulmamalıdır.

Soru: Bu entegre NTSC sinyallerini işler mi?
→ Hayır, TDA3505 özellikle PAL renk sistemi için tasarlanmıştır. NTSC sinyallerini işlemek için TDA3506 gibi farklı bir kod çözücü entegreye ihtiyaç duyulur.

PAL sistemli televizyon onarımlarınızda doğru renk üretimi için TDA3505 entegresini kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
