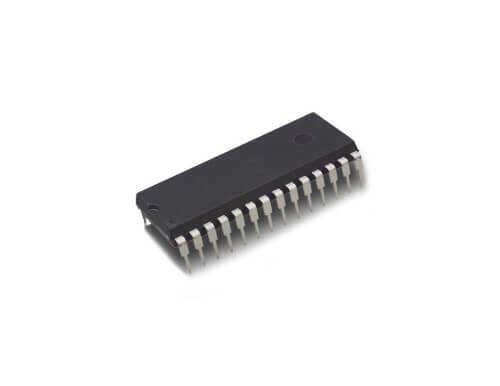

TDA4292

TDA4292, özellikle 90° ve 110° renkli ve siyah-beyaz televizyon tüpleri (CRT) için tasarlanmış, yüksek entegrasyon seviyesine sahip bir yatay ve dikey saptırma (horizontal/vertical deflection) devresidir. Bu entegre, TV ekranında görüntünün oluşturulması için gerekli olan elektron demetinin yatay ve dikey olarak taranmasını sağlayan osilatör ve sürücü devrelerini tek bir çipte birleştirir.

TDA4292'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: Hem yatay (horizontal) hem de dikey (vertical) osilatör ve ön sürücü devrelerini içerir.
• Senkronizasyon Ayırıcı: Kompozit video sinyalinden yatay ve dikey senkronizasyon darbelerini ayırır.
• Faz Karşılaştırıcılar: Kararlı bir görüntü için osilatör frekanslarını gelen senkronizasyon sinyalleriyle kilitler (PLL).
• Geniş Frekans Aralığı: Farklı tarama standartlarına (örn: 50Hz/60Hz) uyum sağlayabilir.
• Yüksek Güvenilirlik: Devre karmaşıklığını azaltarak CRT tabanlı ekranların güvenilirliğini artırır.

Başlıca Kullanım Alanları

• CRT (Tüplü) Televizyonlar
• CRT Bilgisayar Monitörleri
• Video oyun makineleri ve arcade kabinleri
• Kapalı devre kamera (CCTV) monitörleri
• Osiloskoplar ve test ekipmanları

Sık Sorulan Sorular (SSS)

Bu entegre direkt olarak saptırma bobinlerini (deflection yoke) sürebilir mi?
→ Hayır, TDA4292 bir osilatör ve ön sürücü devresidir. Çıkışları, saptırma bobinlerini sürmek için gereken yüksek akım ve voltajı sağlayacak olan yatay ve dikey güç çıkış katlarına (genellikle transistörlü devreler) bağlanmalıdır.

TDA4292 arızalandığında ne gibi belirtiler görülür?
→ Bu entegrenin arızalanması durumunda ekranda görüntü olmaması, yatay veya dikey çizgiler, görüntünün kayması veya çökmesi gibi saptırma kaynaklı problemler ortaya çıkar.

Klasik CRT ekranların onarımı ve bakımı için temel saptırma devresi TDA4292'ye güvenin.

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Projelerinizde en doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
