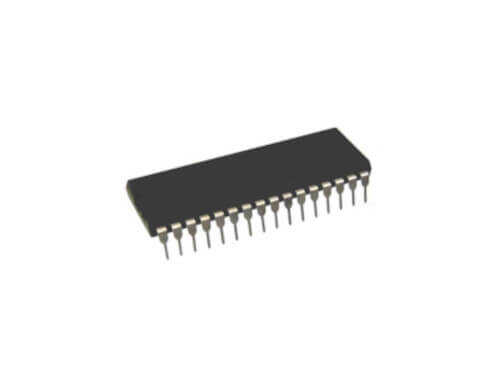

TDA4841PS DIP-32 Anahtarlamalı Güç Kaynağı (SMPS) Kontrol Entegresi

TDA4841PS, modern anahtarlamalı güç kaynaklarının (SMPS) kontrolü için geliştirilmiş, kapsamlı bir SMPS kontrol entegresidir. Tek bir çip üzerinde güç faktörü düzeltme (PFC) ve PWM (Pulse Width Modulation) kontrolcüsünü bir arada sunar. Bu entegre çözüm, kompakt, verimli ve güvenilir güç kaynağı tasarımlarını mümkün kılar. DIP-32 kılıfı, sunduğu zengin fonksiyonları barındırır.

TDA4841PS DIP-32'nin Özellikleri ve Avantajları

• Kombine Kontrolcü: Tek bir entegrede hem PFC ön regülatörünü hem de PWM dönüştürücüsünü kontrol eder.
• Yüksek Verimlilik: Cihazın genel verimliliğini artıran ve bekleme modunda (standby) düşük güç tüketimi sağlayan özelliklere sahiptir.
• Kapsamlı Koruma Özellikleri: Aşırı gerilim, aşırı akım, aşırı sıcaklık ve kısa devre korumaları gibi birçok dahili güvenlik mekanizması içerir.
• Senkronize Çalışma: PFC ve PWM katlarının senkronize çalışması, gürültüyü ve bileşen stresini azaltır.
• Esnek Tasarım: Harici bileşenler aracılığıyla çalışma frekansı, yumuşak başlangıç (soft-start) süresi gibi birçok parametre ayarlanabilir.

Başlıca Kullanım Alanları

• Yüksek Verimli Bilgisayar Güç Kaynakları (ATX PSU)
• LCD/LED Televizyon Güç Kartları
• Endüstriyel Otomasyon ve Kontrol Sistemleri
• Sunucu (Server) Güç Kaynakları
• Güçlü AC/DC Adaptörler

Sık Sorulan Sorular (SSS)

Soru: TDA4841PS neden hem PFC hem de PWM kontrolcüsünü birleştirir?
→ Bu 'kombo' yaklaşım, devre tasarımını büyük ölçüde basitleştirir. İki ayrı kontrolcü kullanmak yerine tek bir entegre kullanmak, bileşen sayısını, kart boyutunu ve üretim maliyetini azaltır. Ayrıca iki katmanın birbiriyle uyumlu çalışmasını garanti eder.

Soru: DIP-32 kılıf neden bu kadar çok bacağa sahip?
→ DIP-32 kılıfı, entegrenin PFC ve PWM katmanları için ayrı ayrı geri besleme (feedback), akım algılama, zamanlama ve koruma pinlerine sahip olmasından dolayı çok sayıda bacağa sahiptir. Bu, tasarımcıya devre üzerinde hassas kontrol imkanı tanır.

Kompakt ve yüksek verimli anahtarlamalı güç kaynağı tasarımlarınız için hepsi bir arada çözüm sunan TDA4841PS'i keşfedin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru sonuçlar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
