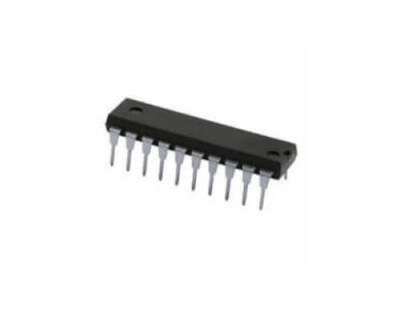

TDA4851 DIP-20 Saptırma (Deflection) Kontrol Entegresi

TDA4851, yüksek performanslı CRT monitörler için geliştirilmiş bir saptırma kontrol (Deflection Controller) entegresidir. Bu entegre devre, bilgisayar monitörlerinin gerektirdiği değişken yatay ve dikey tarama frekanslarına uyum sağlamak üzere tasarlanmıştır. Gelen senkronizasyon sinyallerine kilitlenerek, kararlı ve geometrik olarak doğru bir görüntü oluşturmak için gerekli olan yatay ve dikey sürücü sinyallerini üretir. Standart DIP-20 kılıfı ile sunulur.

TDA4851 DIP-20'nin Özellikleri ve Avantajları

• Çoklu Senkronizasyon (Multi-Sync): Geniş bir frekans aralığında hem yatay hem de dikey senkronizasyon sinyallerine otomatik olarak kilitlenir.
• Hassas Faz Kilitli Döngü (PLL): Görüntünün ekranda sabit kalmasını sağlayan çok kararlı bir yatay osilatör kontrolü sunar.
• Dahili Geometri Kontrolü: Ekran geometrisini (boyut, konum, yastık bozulması) ayarlamak için gerekli kontrol çıkışlarını sağlar.
• Güvenlik Özellikleri: Yatay tarama devresinin arızalanması durumunda CRT tüpünü korumak için X-ışını koruması gibi dahili güvenlik devreleri içerir.
• Basitleştirilmiş Tasarım: Birçok saptırma kontrol fonksiyonunu tek bir çipte toplayarak harici bileşen sayısını ve devre karmaşıklığını azaltır.

Başlıca Kullanım Alanları

• Çoklu frekans destekli CRT Bilgisayar Monitörleri
• Yüksek Çözünürlüklü CRT Televizyonlar
• Arcade Oyun Makineleri Monitörleri
• Endüstriyel Kontrol Paneli Ekranları
• Özel amaçlı görüntüleme sistemleri

Sık Sorulan Sorular (SSS)

Soru: 'Multi-Sync' monitör ne demektir ve TDA4851 bunu nasıl destekler?
→ 'Multi-Sync' veya 'Multi-Scan' monitör, farklı video kartlarından gelen çeşitli çözünürlük ve yenileme hızlarına (örn: 640x480 @ 60Hz, 800x600 @ 75Hz) otomatik olarak uyum sağlayabilen monitördür. TDA4851, geniş bir frekans aralığını destekleyen PLL devresi sayesinde bu farklı senkronizasyon sinyallerine kilitlenerek bu özelliği mümkün kılar.

Soru: Bu entegre LCD monitörlerde kullanılır mı?
→ Hayır, TDA4851 özel olarak CRT (Katot Işınlı Tüp) teknolojisi için tasarlanmıştır. LCD monitörler, piksel matrisini kontrol etmek için tamamen farklı dijital kontrolcüler (scaler, T-CON board) kullanır.

Yüksek çözünürlüklü ve çoklu senkronizasyonlu CRT monitör projelerinizde tam kontrol ve kararlılık için TDA4851 DIP-20'yi kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Projelerinizde en doğru sonuçlar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
