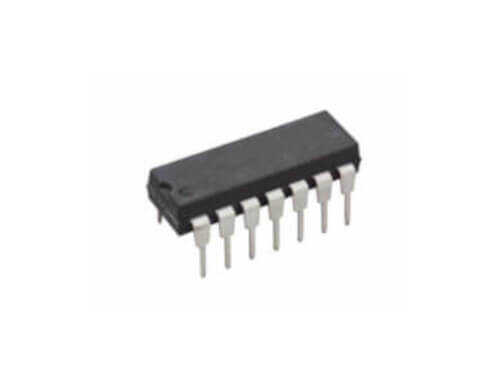

TDA4944 DIP-14

TDA4944, özellikle CRT (Tüplü) televizyonlar ve monitörler için tasarlanmış bir dikey sapma (vertical deflection) güç amplifikatörüdür. Dikey osilatörden gelen rampa sinyalini yükselterek, ekran üzerindeki elektron demetini yukarıdan aşağıya taramak için gereken yüksek akımı saptırma bobinlerine (deflection yoke) sağlar.

TDA4944 DIP-14'nin Özellikleri ve Avantajları

• Yüksek Çıkış Akımı: Saptırma bobinlerini sürmek için gereken tepe akımını (tipik olarak 1.5A'e kadar) sağlayabilir.
• Dahili Termal Koruma: Entegrenin aşırı ısınması durumunda kendini korumak için çıkışı kapatan dahili bir termal kapatma devresine sahiptir.
• Flyback Jeneratörü: Dikey taramanın sonunda elektron demetini hızla ekranın üstüne döndüren 'flyback' darbesi için gerekli voltajı üretebilir.
• Sınıf AB Çıkış Kademesi: Verimlilik ve düşük distorsiyon arasında iyi bir denge sunan Sınıf AB (Class AB) çıkış yapısına sahiptir.
• DIP-14 Kılıf: Genellikle bir soğutucuya bağlanarak kullanılan, standart ve montajı kolay DIP-14 güç kılıfındadır.

Başlıca Kullanım Alanları

• CRT Televizyon Tamiri: Dikey sapma arızalarının (ekranda tek yatay çizgi, görüntünün alt veya üstten basık olması vb.) onarımında kullanılır.
• Analog Osiloskoplar: Osiloskopların dikey tarama katlarında sinyal yükselteci olarak.
• CRT Monitörler: Eski bilgisayar monitörlerinin dikey saptırma devrelerinde.
• Retro Oyun Konsolları: Arcade makineleri ve klasik oyun konsollarının CRT ekran sürücü devrelerinde.

Sık Sorulan Sorular (SSS)

Televizyonumun ekranında sadece parlak bir yatay çizgi var. Sorun bu entegre olabilir mi?
→ Evet, ekranda dikey taramanın hiç olmaması (sadece yatay bir çizgi) genellikle dikey sapma devresindeki bir arızanın belirtisidir ve TDA4944 gibi dikey çıkış entegrelerinin arızalanması bu durumun en yaygın nedenlerinden biridir.

Bu entegreyi soğutucu olmadan kullanabilir miyim?
→ Hayır. TDA4944, çalışması sırasında önemli miktarda ısı üretir. Entegrenin hasar görmemesi ve uzun ömürlü olması için mutlaka uygun boyutta bir alüminyum soğutucuya monte edilmesi gerekir.

CRT ekran onarımlarınızda güvenilir dikey sapma performansı için TDA4944'ü tercih edin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
