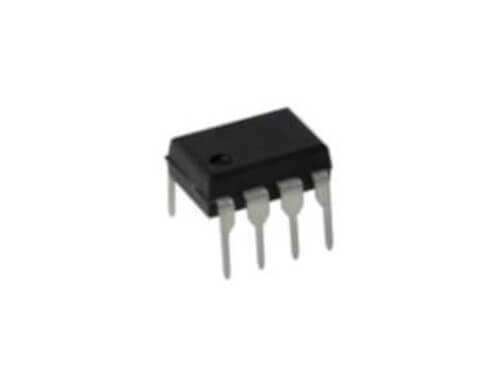

TDA8145 DIP-8

TDA8145, CRT (Katot Işınlı Tüp) ekranlarda görülen geometrik bozulmaları düzeltmek için kullanılan özel bir doğu-batı (East-West) yastık (pincushion) düzeltme devresi entegresidir. Görüntünün kenarlarındaki içe veya dışa doğru bükülmeleri düzelterek mükemmel bir görüntü geometrisi sağlar.

TDA8145 DIP-8'nin Özellikleri ve Avantajları

• Hassas Geometri Kontrolü: Görüntünün kenarlarındaki yastık (pincushion) ve fıçı (barrel) bozulmalarını etkili bir şekilde düzeltir.
• Düşük Harici Bileşen: Minimum sayıda harici pasif bileşen ile tam bir düzeltme devresi oluşturulmasını sağlar.
• Dahili Testere Dişi Jeneratörü: Dikey saptırma sinyalinden senkronize olan dahili bir testere dişi (sawtooth) sinyal jeneratörüne sahiptir.
• Geniş Düzeltme Aralığı: Farklı tüp ve saptırma bobini (yoke) tiplerine uyum sağlamak için geniş bir düzeltme akımı aralığı sunar.
• Standart Kılıf: DIP-8 kılıfı sayesinde kolayca monte edilebilir ve değiştirilebilir.
• Kararlı Çalışma: Besleme voltajı ve sıcaklık değişimlerine karşı kararlı bir performans sergiler.

Başlıca Kullanım Alanları

• CRT Televizyonlar (Özellikle geniş ekranlı modeller)
• Yüksek Çözünürlüklü CRT Bilgisayar Monitörleri
• Arcade Oyun Makineleri Monitörleri
• Profesyonel Video Monitörleri

Sık Sorulan Sorular (SSS)

Ekranın kenarları içe doğru bükülüyorsa sorun bu entegrede olabilir mi?
→ Evet, bu tip geometrik bozulmalar (pincushion/yastık distorsiyonu) genellikle TDA8145 veya çevresindeki bileşenlerin arızalanmasından kaynaklanır.

Bu entegre nasıl çalışır?
→ TDA8145, dikey tarama sinyaline göre parabolik bir akım dalga formu üretir. Bu akım, yatay saptırma devresini modüle ederek ekranın üst ve alt kısımlarında yatay taramanın genişliğini artırır ve böylece kenarları düzeltir.

TDA8145 ile CRT ekranlardaki görüntü geometrisini mükemmelleştirin ve kusursuz bir izleme deneyimi sunun.

Not: Bu sayfadaki bilgiler genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
