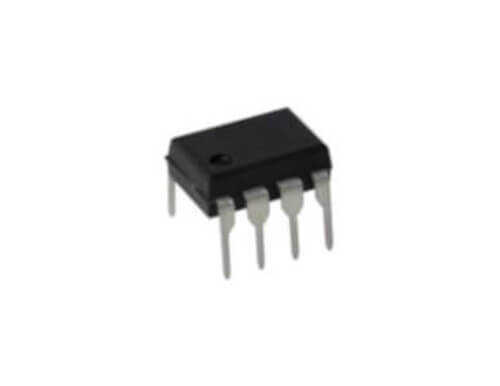

TDA8160 DIP-8 TV Dikey Saptırma Çıkış Devresi

TDA8160, özellikle CRT (Tüplü) televizyon ve monitörlerde dikey saptırma (vertical deflection) bobinini sürmek için tasarlanmış bir güç amplifikatörüdür. DIP-8 kılıfında olmasına rağmen yüksek akım ve güç kapasitesi sunan bu entegre, dikey osilatörden gelen rampa sinyalini yükselterek elektron demetinin ekran üzerinde yukarıdan aşağıya taranmasını sağlar.

TDA8160'ın Özellikleri ve Avantajları

• Yüksek Çıkış Akımı: Dikey saptırma bobinini doğrudan sürebilmek için gereken yüksek tepe akımını (genellikle 3A'e kadar) sağlayabilir.
• Flyback Jeneratörü: Dikey geri dönüş (flyback) sırasında bobin için gerekli olan yüksek voltajı üreten dahili bir flyback jeneratörüne sahiptir.
• Termal Koruma: Aşırı ısınmaya karşı entegreyi korumak için dahili bir termal kapatma devresi içerir.
• Kompakt Çözüm: Az sayıda harici bileşen gerektirir, bu da onu CRT TV onarımları için pratik bir çözüm yapar.
• Güvenilir Performans: Televizyon onarım sektöründe yaygın olarak kullanılan, kendini kanıtlamış bir parçadır.

Başlıca Kullanım Alanları

• CRT (Tüplü) Televizyonlar
• CRT Bilgisayar Monitörleri
• Video Projeksiyon Sistemleri
• Osiloskoplar ve Diğer CRT Tabanlı Görüntüleme Cihazları
• Elektronik Kart Tamiri (özellikle TV ana kartları)

Sık Sorulan Sorular (SSS)

Televizyonumdaki dikey çizgi arızasının sebebi bu entegre olabilir mi?
→ Evet, ekranda parlak tek bir yatay çizgi görünmesi, dikey saptırmanın çalışmadığının en belirgin işaretidir. Bu arıza genellikle TDA8160 gibi dikey çıkış entegrelerinin veya çevresindeki bileşenlerin (kondansatörler, diyotlar) bozulmasından kaynaklanır.

Bu entegre çok ısınıyor, normal mi?
→ Evet, TDA8160 bir güç entegresidir ve çalışırken önemli miktarda ısı üretir. Bu nedenle mutlaka uygun boyutta bir metal soğutucuya (heatsink) termal macun kullanılarak monte edilmesi gerekir. Soğutucusuz çalıştırmak entegrenin hızla bozulmasına neden olur.

CRT televizyon ve monitörlerin dikey saptırma arızalarını gidermek için endüstri standardı olan TDA8160'ı güvenle kullanabilirsiniz.
