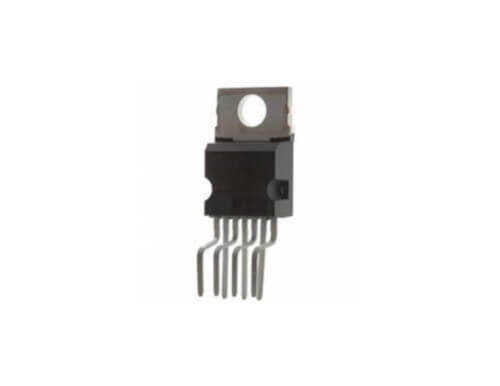

TDA8170 Heptawatt-7

TDA8170, özellikle CRT (Tüplü) televizyonlar ve monitörler için tasarlanmış bir dikey saptırma yükseltici entegresidir. Elektron ışınının ekran üzerinde yukarıdan aşağıya doğru taranmasını sağlayan dikey saptırma bobinlerini sürmekle görevlidir. Güçlü Heptawatt-7 kılıfı, yüksek akım ve voltaj altında çalışırken oluşan ısının etkin bir şekilde dağıtılmasına yardımcı olur.

TDA8170'nin Özellikleri ve Avantajları

• Yüksek Tepe Akımı: Dikey saptırma bobinlerini hızlı bir şekilde sürebilmek için yüksek tepe çıkış akımı (peak current) kapasitesine sahiptir.
• Flyback Jeneratörü: Işının ekranın altından tekrar üstüne hızla dönmesini sağlayan flyback sinyalini üreten dahili bir flyback jeneratörü içerir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili termal kapatma (thermal shutdown) devresi ile donatılmıştır.
• Heptawatt-7 Kılıf: 7 bacaklı bu güç kılıfı, bir soğutucuya kolayca monte edilerek mükemmel termal performans sağlar.
• Geniş Besleme Voltajı Aralığı: Farklı ekran boyutları ve tasarımlarıyla uyumlu çalışabilmesi için geniş bir besleme voltajı aralığını destekler.

Başlıca Kullanım Alanları

• CRT (Tüplü) Televizyonların Onarımı
• CRT Bilgisayar Monitörleri
• Endüstriyel CRT Ekranlar
• Osilaskoplar ve Vektör Tipi Ekranlar
• Elektronik Servis ve Bakım Atölyeleri

Sık Sorulan Sorular (SSS)

Dikey saptırma arızası nasıl anlaşılır?
→ Dikey saptırma devresinde (genellikle TDA8170 gibi entegrelerin arızalanmasıyla) bir sorun olduğunda, ekranda genellikle parlak, yatay tek bir çizgi belirir. Görüntü dikey olarak açılamaz.

Heptawatt-7 kılıfı soğutucu olmadan kullanılabilir mi?
→ Hayır, kesinlikle kullanılmamalıdır. TDA8170 normal çalışması sırasında önemli miktarda ısı üretir. Bu ısının bir alüminyum soğutucu (heatsink) ile dağıtılması, entegrenin yanmasını önlemek ve kararlı çalışmasını sağlamak için zorunludur.

CRT ekranlarınızdaki dikey saptırma arızalarını onarmak için güvenilir ve güçlü bir çözüm: TDA8170.

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
