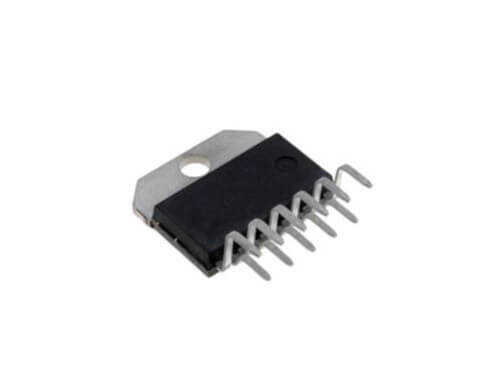

TDA8174 Multiwatt-11

TDA8174, CRT (Katot Işınlı Tüp) tabanlı televizyon ve monitörlerin dikey saptırma (vertical deflection) katları için geliştirilmiş bir güç amplifikatörü ve flyback jeneratörü entegresidir. Dikey saptırma bobinini (yoke) sürmek ve flyback darbeleri üretmek için gerekli tüm fonksiyonları tek bir kılıfta birleştirir.

TDA8174 Multiwatt-11'nin Özellikleri ve Avantajları

• Güçlü Dikey Sürücü: Dikey saptırma bobinini sürmek için 3A'e kadar tepe akımı sağlayabilir.
• Entegre Flyback Jeneratörü: Dikey geri dönüş (retrace) süresini hızlandırmak için harici bir diyot gerektirmeyen dahili bir flyback jeneratörüne sahiptir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili bir termal kapatma (thermal shutdown) devresi içerir.
• Geniş Frekans Aralığı: 50Hz'den 120Hz'e kadar olan dikey tarama frekanslarını destekler, bu da onu farklı standartlardaki (PAL, NTSC, VGA) ekranlar için uygun kılar.
• Yüksek Voltaj Desteği: Yüksek besleme voltajlarında çalışabilme yeteneği, daha büyük ekran tüpleri için gerekli olan yüksek saptırma akımını sağlar.
• Verimli Kılıf: Multiwatt-11 kılıfı, üretilen ısının soğutucuya etkin bir şekilde transfer edilmesini sağlar.

Başlıca Kullanım Alanları

• Standart ve Geniş Ekran CRT Televizyonlar
• VGA/SVGA CRT Bilgisayar Monitörleri
• Endüstriyel CRT Ekranlar
• Video Projeksiyon Sistemleri

Sık Sorulan Sorular (SSS)

Ekranda üst veya alt kısımda daralma veya katlanma varsa sorun bu entegre midir?
→ Evet, bu tür dikey senkronizasyon ve boyut sorunları genellikle TDA8174 arızasından veya çevresindeki besleme devresi ve kapasitörlerden kaynaklanır.

TDA8174 neden sık arızalanır?
→ Dikey saptırma katı yüksek akım ve voltaj altında çalıştığı için bu entegre oldukça fazla strese maruz kalır. Zamanla kuruyan filtre kapasitörleri veya yetersiz soğutma, entegrenin arızalanmasına neden olabilir.

TDA8174 ile CRT ekranlardaki dikey saptırma sorunlarını giderin ve kararlı, tam ekran bir görüntü elde edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
