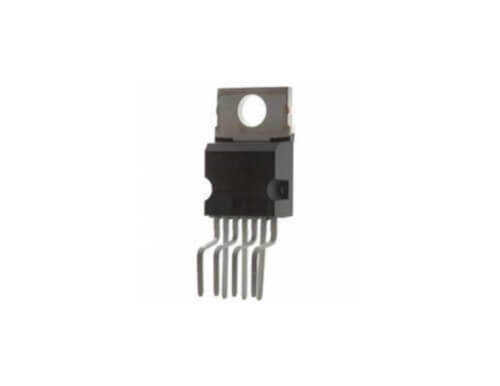

TDA8179 Heptawatt-7

TDA8179, özellikle renkli CRT (Katot Işınlı Tüp) televizyonların dikey saptırma (vertical deflection) devreleri için tasarlanmış, yüksek performanslı bir dikey saptırma güç amplifikatörüdür. Yüksek tepe akımı ve entegre koruma özellikleri ile güvenilir ve kararlı bir dikey tarama sağlar.

TDA8179 Heptawatt-7'nin Özellikleri ve Avantajları

• Yüksek Tepe Akımı: Dikey saptırma bobinini (yoke) sürmek için 2.5A'e kadar tepe çıkış akımı sunar.
• Dahili Koruma Devreleri: Aşırı ısınmaya karşı termal koruma ve çıkış pininin kazara kısa devre olmasına karşı koruma içerir.
• Geniş Besleme Aralığı: 10V ile 35V arasında geniş bir besleme voltajı aralığında çalışarak farklı TV şasi tasarımlarına uyum sağlar.
• Flyback Voltaj Desteği: 65V'a kadar olan flyback tepe voltajlarına dayanıklıdır, bu da onu zorlu uygulamalar için uygun kılar.
• Basit Devre Yapısı: Az sayıda harici bileşen gerektirir, bu da maliyeti düşürür ve devre kartında yerden tasarruf sağlar.
• Termal Verimlilik: Heptawatt-7 (dikey TO-220) kılıfı, soğutucuya kolay montaj ve verimli ısı transferi sağlar.

Başlıca Kullanım Alanları

• Renkli CRT Televizyonlar
• Siyah-Beyaz CRT Televizyonlar
• Endüstriyel ve Medikal CRT Monitörler
• Düşük frekanslı güç amplifikatör devreleri

Sık Sorulan Sorular (SSS)

Ekranda sadece yatay bir çizgi varsa sorun TDA8179 olabilir mi?
→ Evet, ekranda sadece parlak bir yatay çizgi olması, dikey saptırmanın hiç çalışmadığının en belirgin işaretidir ve arızanın büyük olasılıkla TDA8179 veya besleme devresinde olduğunu gösterir.

TDA8179'u değiştirirken nelere dikkat etmeliyim?
→ Entegreyi değiştirmeden önce, arızaya neden olabilecek çevresindeki elektrolitik kapasitörleri (özellikle besleme ve kuplaj kapasitörlerini) de kontrol etmek ve gerekiyorsa değiştirmek en iyi uygulamadır. Ayrıca termal macun kullanarak soğutucuya düzgün monte edildiğinden emin olun.

Güvenilir ve ekonomik TDA8179 ile televizyon tamirlerinizde dikey saptırma problemlerine kesin çözüm bulun.

Not: Bu sayfadaki bilgiler genel bir bakış sunmak amacıyla hazırlanmıştır. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
