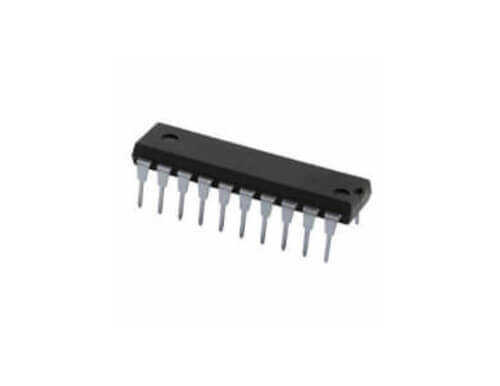

TDA8218 DIP-20 TV Doğu-Batı (East-West) Düzeltme Devresi

TDA8218, özellikle CRT (Tüplü) televizyon ve monitörlerdeki görüntü geometrisini düzeltmek için tasarlanmış özel bir entegre devredir. Görüntünün kenarlarında oluşan yastık (pincushion) bozulmalarını düzelten bir Doğu-Batı (East-West) sürücü devresidir. DIP-20 kılıf yapısı, onarım ve üretim süreçlerinde kullanım kolaylığı sağlar.

TDA8218'nin Özellikleri ve Avantajları

• Yastık Bozulmasını Düzeltme: CRT ekranların kenarlarındaki içe doğru bükülmeleri (pincushion distortion) etkin bir şekilde düzeltir.
• Dahili Güç Amplifikatörü: Düzeltme bobinlerini sürmek için gerekli güç amplifikatörünü kendi içinde barındırır.
• Düşük Harici Komponent Sayısı: Entegre yapısı sayesinde devre tasarımını basitleştirir ve az sayıda ek bileşen gerektirir.
• Geniş Düzeltme Aralığı: Farklı ekran boyutları ve sapma açıları için geniş bir düzeltme kapasitesi sunar.
• Yüksek Güvenilirlik: TV ve monitör gibi uzun ömürlü cihazlarda güvenilir performans için tasarlanmıştır.

Başlıca Kullanım Alanları

• CRT (Tüplü) televizyonların onarımı ve üretimi
• CRT bilgisayar monitörleri
• Video projeksiyon sistemleri
• Arcade oyun makineleri ve endüstriyel CRT ekranlar
• Osiloskoplar ve diğer test ekipmanları

Sık Sorulan Sorular (SSS)

Soru: 'Doğu-Batı düzeltme' tam olarak ne anlama geliyor?
→ CRT ekranlarda, elektron demeti ekranın merkezinden kenarlarına doğru saptırıldığında, tarama hızındaki farklılıklar nedeniyle görüntünün sol ve sağ kenarlarında (Doğu-Batı ekseni) içe doğru bir bükülme oluşur. Bu entegre, bu geometrik bozulmayı telafi eder.

Soru: Bu entegre modern LCD/LED TV'lerde kullanılır mı?
→ Hayır, TDA8218 ve benzeri E/W düzeltme entegreleri, çalışma prensibi tamamen farklı olan LCD, LED veya plazma gibi düz panel ekran teknolojilerinde kullanılmaz. Sadece CRT teknolojisine özgüdür.

CRT tabanlı ekranların onarımında ve bakımında TDA8218 ile mükemmel görüntü geometrisini yeniden yakalayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
