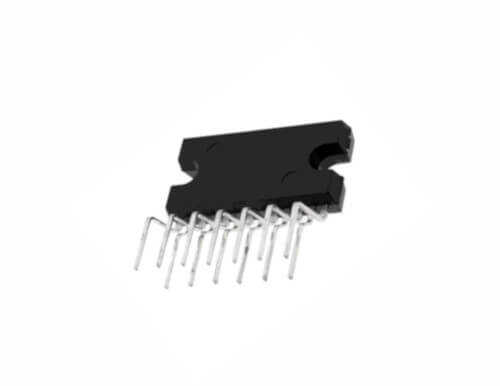

TDA8354Q ZIP-13

TDA8354Q, özellikle CRT televizyon ve monitör uygulamaları için tasarlanmış yüksek verimli bir dikey saptırma çıkış devresi entegresidir. ZIP-13 kılıf yapısı sayesinde montaj kolaylığı ve etkili ısı dağılımı sunarak, görüntü sistemlerinin kararlı ve net bir şekilde çalışmasını sağlar.

TDA8354Q ZIP-13'nin Özellikleri ve Avantajları

• Yüksek Saptırma Akımı: Büyük ekranlı CRT tüpler için bile yeterli olan yüksek tepe akımı kapasitesi sunar.
• Dahili Flyback Jeneratörü: Harici bileşen sayısını azaltarak devre tasarımını basitleştiren entegre bir flyback jeneratörüne sahiptir.
• Termal ve Kısa Devre Koruması: Entegrenin aşırı ısınma ve çıkış pinlerindeki kısa devrelere karşı korunmasını sağlayan dahili güvenlik mekanizmalarına sahiptir.
• Düşük Güç Tüketimi: Verimli çalışma prensibi sayesinde bekleme modunda ve normal çalışmada düşük güç tüketimi sağlar.
• DC-Coupled Çıkış: Görüntü stabilitesini artıran ve harici kuplaj kapasitörüne olan ihtiyacı ortadan kaldıran DC bağlantılı bir çıkış katına sahiptir.

Başlıca Kullanım Alanları

• CRT (Katot Işınlı Tüp) Televizyonlar
• CRT Bilgisayar Monitörleri
• Profesyonel Video Görüntüleme Sistemleri
• Projeksiyon TV Sistemleri
• Elektronik Test ve Ölçüm Cihazları (Osiloskoplar)

Sık Sorulan Sorular (SSS)

Soru: TDA8354Q entegresi neden çok ısınıyor?
→ Aşırı ısınma genellikle yetersiz soğutma, besleme voltajının yüksek olması veya saptırma bobininde bir sorun olmasından kaynaklanabilir. Entegrenin bağlı olduğu soğutucunun temiz ve termal macunun taze olduğundan emin olun.

Soru: ZIP-13 kılıfının avantajı nedir?
→ ZIP (Zig-zag In-line Package) kılıf, pinler arası mesafeyi artırarak PCB üzerinde daha kolay lehimleme imkanı sunar. Ayrıca genellikle metal bir tabağa sahip olduğu için ısıyı soğutucuya daha verimli bir şekilde iletir.

CRT tabanlı görüntü cihazlarınızı TDA8354Q'nun güvenilir dikey saptırma performansıyla onarın ve canlandırın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Projelerinizde en doğru ve güvenilir teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
