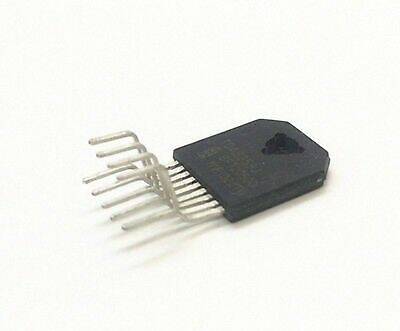

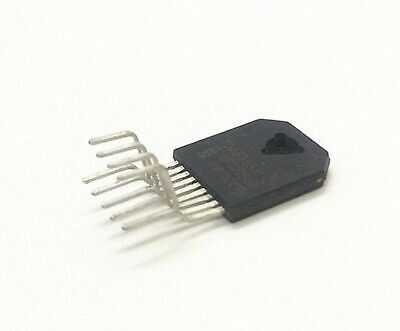

TDA8357J DBS-9 Dikey Saptırma Devresi Entegresi

TDA8357J, özellikle CRT (Katot Işınlı Tüp) televizyonlar ve monitörler için tasarlanmış bir DC-kuplajlı dikey saptırma çıkış devresi entegresidir. Yüksek verimlilik ve dahili koruma özellikleri sunan bu entegre, dikey tarama sinyallerini işleyerek ekrandaki görüntünün oluşturulmasında kritik bir rol oynar. DBS-9 (SIL-9P) kılıfı, soğutucuya kolay montaj için tasarlanmıştır.

TDA8357J DBS-9'nin Özellikleri ve Avantajları

• Yüksek Saptırma Akımı: 3A'e kadar tepe saptırma akımı sağlayarak geniş ekranlı ve yüksek tarama hızlı CRT'ler için uygundur.
• DC-Kuplajlı Çıkış: Görüntü stabilitesini artırır ve harici kuplaj kapasitörlerine olan ihtiyacı ortadan kaldırır.
• Dahili Flyback Jeneratörü: Dikey taramanın geri dönüş (flyback) periyodu için gerekli olan yüksek voltajı kendi içinde üretir.
• Termal Koruma: Entegrenin aşırı ısınmasını önleyen dahili termal koruma devresi sayesinde güvenli bir çalışma sunar.
• DBS-9 Güç Kılıfı: Dikey (Single In-Line) paket yapısı ve metal tırnağı, ısıyı verimli bir şekilde dağıtmak için bir soğutucuya monte edilmesini kolaylaştırır.

Başlıca Kullanım Alanları

• CRT Televizyon Tamiri ve Bakımı
• CRT Bilgisayar Monitörleri
• Osiloskoplar ve Diğer Test Ekipmanları
• Arcade Oyun Makineleri ve Video Kabinleri
• Endüstriyel Görüntüleme Sistemleri

Sık Sorulan Sorular (SSS)

Bu entegre LCD veya LED TV'lerde kullanılabilir mi?
→ Hayır, TDA8357J, elektron demetini saptırarak görüntü oluşturan CRT teknolojisine özgüdür. LCD, LED veya plazma gibi modern ekran teknolojilerinde kullanılmaz.

Entegrenin arızalı olduğunu nasıl anlarım?
→ Ekranda dikey çizgi (dikey taramanın hiç olmaması), görüntünün üst veya alt kısmında daralma, katlanma veya titreme gibi belirtiler genellikle dikey saptırma devresinde, dolayısıyla TDA8357J entegresinde bir arızaya işaret eder.

CRT tabanlı ekran onarımlarınız için güvenilir performans ve koruma sunan TDA8357J'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
