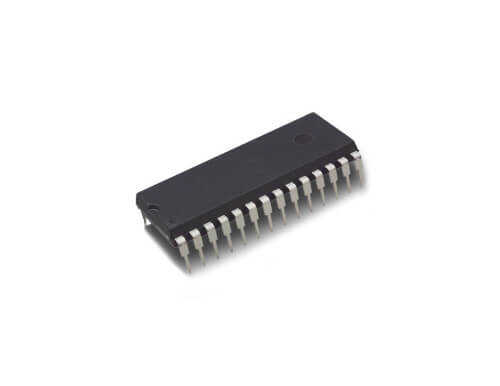

TDA8432 DIP-24W

TDA8432, özellikle PAL televizyon alıcıları için tasarlanmış, çok fonksiyonlu bir yatay ve dikey saptırma (deflection) kombinasyon entegresidir. Bu komponent, bir televizyonun tarama devreleri için gerekli olan birçok temel fonksiyonu tek bir çipte birleştirir. Geniş DIP-24W kılıfı, fonksiyonelliği ve güç dağılımını destekler.

TDA8432 DIP-24W'nin Özellikleri ve Avantajları

• Kombine Fonksiyonellik: Hem yatay (horizontal) hem de dikey (vertical) saptırma için osilatör ve sürücü devrelerini içerir.
• Doğu-Batı (East-West) Düzeltme: Geniş ekranlı tüplerde ortaya çıkan geometrik bozulmaları (yastık distorsiyonu) düzeltmek için bir E-W düzeltme sürücü çıkışı sağlar.
• I2C-Bus Kontrolü: Modern televizyon tasarımlarına uygun olarak, mikrodenetleyici üzerinden I2C veriyolu ile yatay faz, dikey genlik gibi parametrelerin dijital olarak ayarlanmasına olanak tanır.
• Dahili Koruma: Saptırma devrelerinin güvenli çalışması için çeşitli koruma ve izleme fonksiyonları içerir.
• Yüksek Entegrasyon: Birçok tarama fonksiyonunu tek bir entegrede toplayarak devre kartında yerden tasarruf sağlar ve tasarım sürecini basitleştirir.

Başlıca Kullanım Alanları

• PAL Standartlı CRT Televizyonlar: Özellikle 90 derece ve 110 derece saptırma açısına sahip tüplü televizyonların ana tarama işlemcisi olarak.
• CRT Video Monitörleri: Geometrik düzeltme gerektiren yüksek kaliteli analog monitörlerde.
• Televizyon Tamiri: Arızalı saptırma devrelerine sahip televizyonların onarımında kullanılır.
• Özel Amaçlı Ekranlar: CRT tabanlı test ve görüntüleme sistemlerinde.

Sık Sorulan Sorular (SSS)

Soru: Bu entegre NTSC sistemleriyle uyumlu mudur?
→ Cevap: TDA8432, temel olarak 50 Hz'lik dikey tarama frekansına sahip PAL sistemi için optimize edilmiştir. NTSC (60 Hz) için benzer işlevlere sahip farklı entegreler (örneğin TDA8433) mevcuttur. Kullanmadan önce uyumluluk kontrol edilmelidir.

Soru: 'Doğu-Batı (E-W) Düzeltme' ne işe yarar?
→ Cevap: Geniş açılı CRT tüplerde, elektron demetinin ekranın kenarlarına doğru olan mesafesi arttığı için görüntüde dışa doğru bir bükülme (yastık distorsiyonu) oluşur. E-W düzeltme devresi, bu bozulmayı telafi etmek için yatay tarama sinyalini modüle eder ve görüntü kenarlarının düz kalmasını sağlar.

PAL sistemli CRT televizyon ve monitör projelerinizde gelişmiş saptırma kontrolü ve geometrik düzeltme için TDA8432'yi kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
