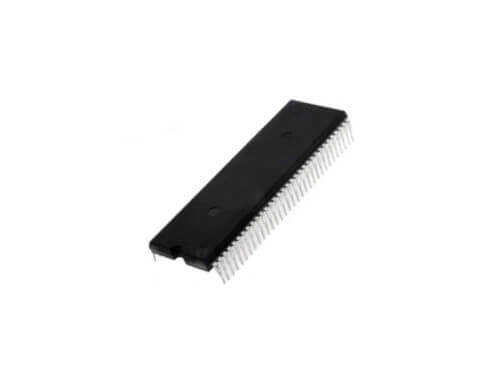

TDA8842-2Y DIP-56W TV Sinyal İşlemci Entegresi

TDA8842-2Y, analog televizyon alıcıları için tasarlanmış, oldukça entegre bir TV sinyal işlemcisi veya 'Jungle' entegresidir. Tek bir çip üzerinde video IF (Ara Frekans) amplifikasyonu, video demodülasyonu, ses demodülasyonu, renk (chroma) ve parlaklık (luma) işleme gibi çok sayıda fonksiyonu bir araya getirir. DIP-56W geniş kılıf yapısı ile eski nesil CRT televizyonların ana kartlarında merkezi bir rol oynar.

TDA8842-2Y'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: Video, ses, renk ve senkronizasyon işlemcilerini tek bir çipte toplayarak harici komponent sayısını azaltır.
• Çok Standartlı Destek: PAL, NTSC ve SECAM gibi farklı televizyon yayın standartlarını işleyebilir.
• I2C Veriyolu Kontrolü: Tüm fonksiyonlar ve ayarlar, bir mikrodenetleyici tarafından I2C veriyolu üzerinden dijital olarak kontrol edilir.
• Dahili Teletext Dekoderi: Bazı versiyonları, harici bir dekodere ihtiyaç duymadan teletext verilerini çözebilir.
• Geniş Fonksiyon Seti: Otomatik kazanç kontrolü (AGC), renk tonu ayarı, keskinlik kontrolü ve senkronizasyon ayrımı gibi kritik TV fonksiyonlarını içerir.

Başlıca Kullanım Alanları

• CRT Televizyon Tamiri: 90'lı ve 2000'li yıllarda üretilen çok sayıda tüplü televizyonun onarımında temel bir parçadır.
• Analog Video Monitörleri: Kompozit veya S-Video sinyallerini işleyen özel amaçlı monitörlerde.
• Video Kayıt Cihazları (VCR): VCR'ların tuner ve sinyal işleme katlarında.
• Elektronik Eğitimi: Analog TV'lerin çalışma prensiplerini anlamak için eğitim setlerinde ve hobi projelerinde.

Sık Sorulan Sorular (SSS)

TDA8842-2Y dijital (DVB-T, DVB-S) yayınları çözebilir mi?
→ Hayır, bu entegre tamamen analog karasal ve kablolu yayın standartları (PAL/NTSC/SECAM) için tasarlanmıştır. Dijital yayınları işleyemez.

Bu entegreyi değiştirdiğimde ayar yapmam gerekir mi?
→ Evet, TDA8842-2Y, I2C üzerinden kontrol edildiği için değiştirildikten sonra, TV'nin servis menüsünden geometri, renk ve kazanç gibi fabrika ayarlarının yeniden yapılması gerekebilir.

Analog CRT televizyon onarımlarınızda, tüm sinyal işleme görevlerini tek bir çipte toplayan TDA8842-2Y ile sonuca ulaşın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
