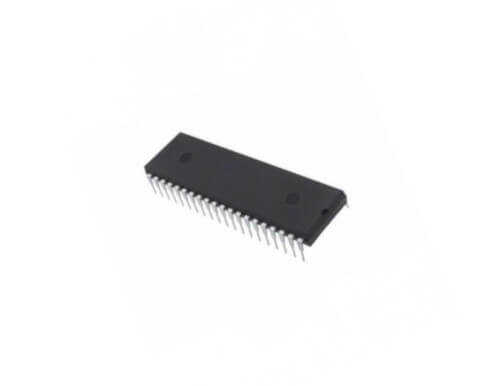

TDA9103 DIP-42 TV Dikey Saptırma Devresi

TDA9103, CRT (Tüplü) televizyon ve monitörlerde dikey saptırma (vertical deflection) işlemini gerçekleştirmek için tasarlanmış, oldukça entegre bir devredir. Elektron demetini ekran üzerinde yukarıdan aşağıya doğru tarayan dikey saptırma bobinlerini sürmek için gerekli tüm fonksiyonları tek bir DIP-42 kılıfta toplar. Bu, onarım ve üretimde büyük kolaylık sağlayan karmaşık bir komponenttir.

TDA9103'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: Dikey osilatör, rampa üreteci, güç amplifikatörü ve flyback jeneratörünü tek bir çipte birleştirir.
• Yüksek Akım ve Voltaj Kapasitesi: Dikey saptırma bobinlerini (vertical yoke) doğrudan sürebilecek güç kapasitesine sahiptir.
• Termal ve Kısa Devre Koruması: Entegreyi ve devreyi olası arızalara karşı koruyan dahili güvenlik mekanizmalarına sahiptir.
• Dikey Geometri Ayarları: Harici bileşenler aracılığıyla dikey boyut (V-Size), lineerlik (V-Lin) ve merkezleme (V-Pos) gibi ayarların yapılmasına olanak tanır.
• DIP-42 Kılıf: Çok sayıda pini olan bu kılıf, komponentin karmaşık fonksiyonlarını destekler.

Başlıca Kullanım Alanları

• CRT televizyonların onarımı ve üretimi
• CRT bilgisayar monitörleri
• Arcade oyun makineleri ve endüstriyel ekranlar
• Osiloskoplar ve vektör tabanlı ekran sistemleri

Sık Sorulan Sorular (SSS)

Soru: Televizyonumun ekranında sadece yatay bir çizgi var, sorun TDA9103 olabilir mi?
→ Evet, ekranda parlak yatay bir çizgi görülmesi tipik bir dikey saptırma arızası belirtisidir. Sorunun kaynağı TDA9103 entegresi, ilgili besleme devreleri veya saptırma bobinleri olabilir.

Soru: Bu entegrenin soğutucuya bağlanması gerekir mi?
→ Kesinlikle evet. TDA9103, çalışması sırasında önemli miktarda ısı üretir. Entegrenin hasar görmemesi için büyük bir alüminyum soğutucuya termal macun ile düzgün bir şekilde monte edilmesi zorunludur.

CRT ekran onarımlarınızda kritik bir rol oynayan TDA9103 dikey saptırma entegresi ile arızaları giderin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin bağlantıları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
