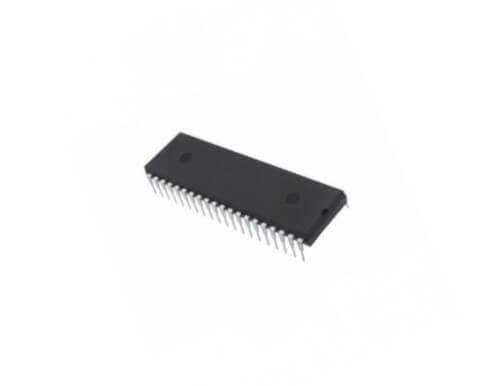

TDA9105 DIP-42 CRT Monitör Saptırma Kontrolcüsü

TDA9105, eski tip CRT (Katot Işınlı Tüp) monitörlerin ve televizyonların saptırma (deflection) sistemlerini kontrol etmek için tasarlanmış karmaşık bir analog sinyal işlemci entegresidir. Yatay ve dikey tarama sinyallerinin üretilmesi, senkronizasyonu ve geometrik düzeltmeler gibi kritik fonksiyonları tek bir çip üzerinde toplar. Büyük DIP-42 kılıfı, CRT tabanlı ekranların onarım ve bakımını yapan teknisyenler için önemli bir yedek parçadır.

TDA9105'in Özellikleri ve Avantajları

• Tam Entegre Çözüm: Yatay ve dikey osilatör, faz dedektörü, EHT (Ekstra Yüksek Gerilim) koruması ve geometri düzeltme devrelerini içerir.
• I2C Bus Kontrolü: Bir mikrodenetleyici aracılığıyla I2C arayüzü üzerinden monitörün tüm geometri ayarlarının (genişlik, yükseklik, yastık, yamuk) dijital olarak kontrol edilmesini sağlar.
• Geniş Senkronizasyon Aralığı: Farklı video standartları ve yenileme hızları ile uyumlu çalışabilir.
• Dahili Koruma Devreleri: EHT aşırı gerilim koruması gibi özelliklerle CRT tüpünü ve diğer devre elemanlarını korur.
• DIP-42 Kılıf: Onarım işlemlerinde delikli montaj (through-hole) tekniği ile kolayca sökülüp takılabilir.

Başlıca Kullanım Alanları

• CRT bilgisayar monitörlerinin onarımı
• CRT tabanlı televizyonların ana kart onarımı
• Arcade (atari salonu) makinelerinin monitör şaselerinin tamiri
• Endüstriyel ve medikal CRT ekranların bakımı
• Retro-gaming meraklıları için CRT monitör restorasyonu

Sık Sorulan Sorular (SSS)

Bu entegre LCD veya LED ekranlar için kullanılabilir mi?
→ Hayır, TDA9105 tamamen CRT teknolojisine özgüdür. Elektron ışınının ekran yüzeyinde gezdirilerek görüntünün oluşturulduğu saptırma sistemlerini kontrol eder. LCD/LED ekranlar tamamen farklı bir teknoloji kullanır.

Monitörümdeki görüntüde geometrik bozulmalar (örneğin yastıklaşma) var. Bu çip arızalı olabilir mi?
→ Evet, TDA9105 doğrudan görüntü geometrisini kontrol ettiği için, bu tür bozulmalar genellikle bu entegrenin veya çevresindeki pasif bileşenlerin arızalanmasından kaynaklanır.

CRT monitör ve televizyon onarımlarınız için kritik bir bileşen olan TDA9105 saptırma kontrolcüsünü stoklarınıza ekleyin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
